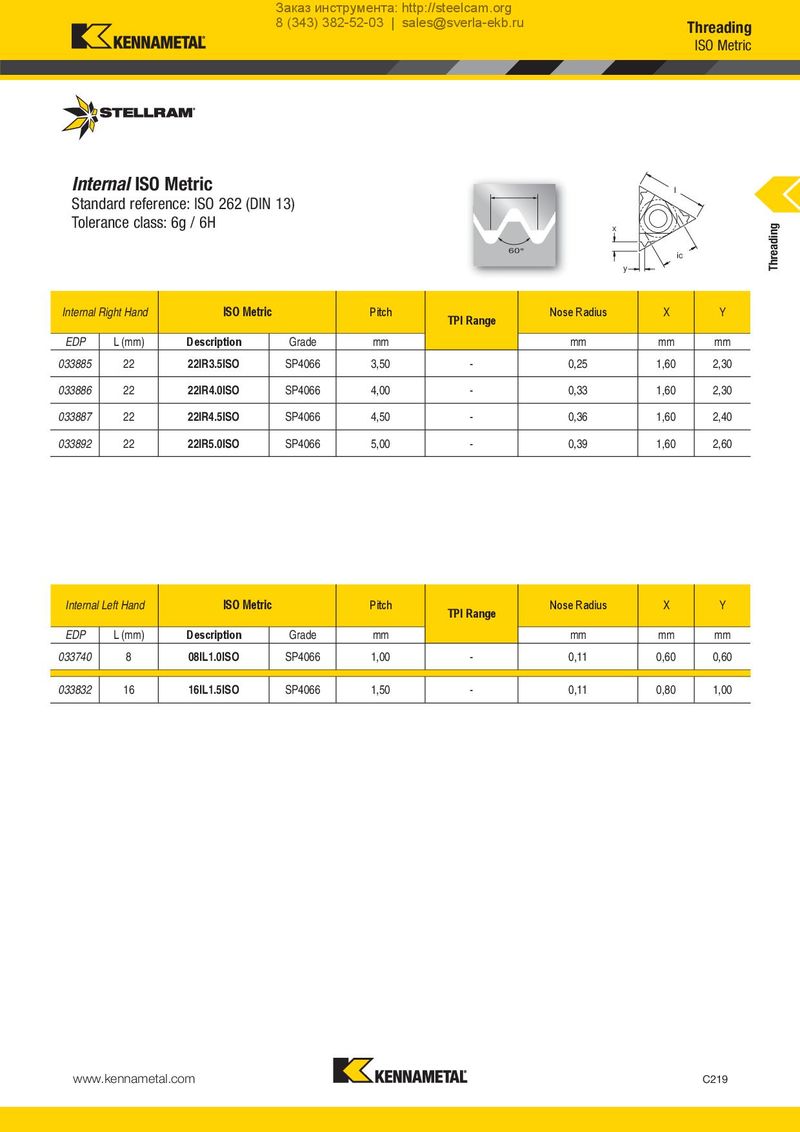

Internal ISO Metric
Standard reference: ISO 262 (DIN 13)
Tolerance class: 6g / 6H
60°
l
x
ic y
| Internal R | ight Hand | ISO Metr | ic | Pitch | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033885 | 22 | 22IR3.5ISO | SP4066 | 3,50 | - | 0,25 | 1,60 | 2,30 |
| 033886 | 22 | 22IR4.0ISO | SP4066 | 4,00 | - | 0,33 | 1,60 | 2,30 |
| 033887 | 22 | 22IR4.5ISO | SP4066 | 4,50 | - | 0,36 | 1,60 | 2,40 |
| 033892 | 22 | 22IR5.0ISO | SP4066 | 5,00 | - | 0,39 | 1,60 | 2,60 |
| Internal | Left Hand | ISO Metr | ic | Pitch | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033740 | 8 | 08IL1.0ISO | SP4066 | 1,00 | - | 0,11 | 0,60 | 0,60 |
| 033832 | 16 | 16IL1.5ISO | SP4066 | 1,50 | - | 0,11 | 0,80 | 1,00 |
