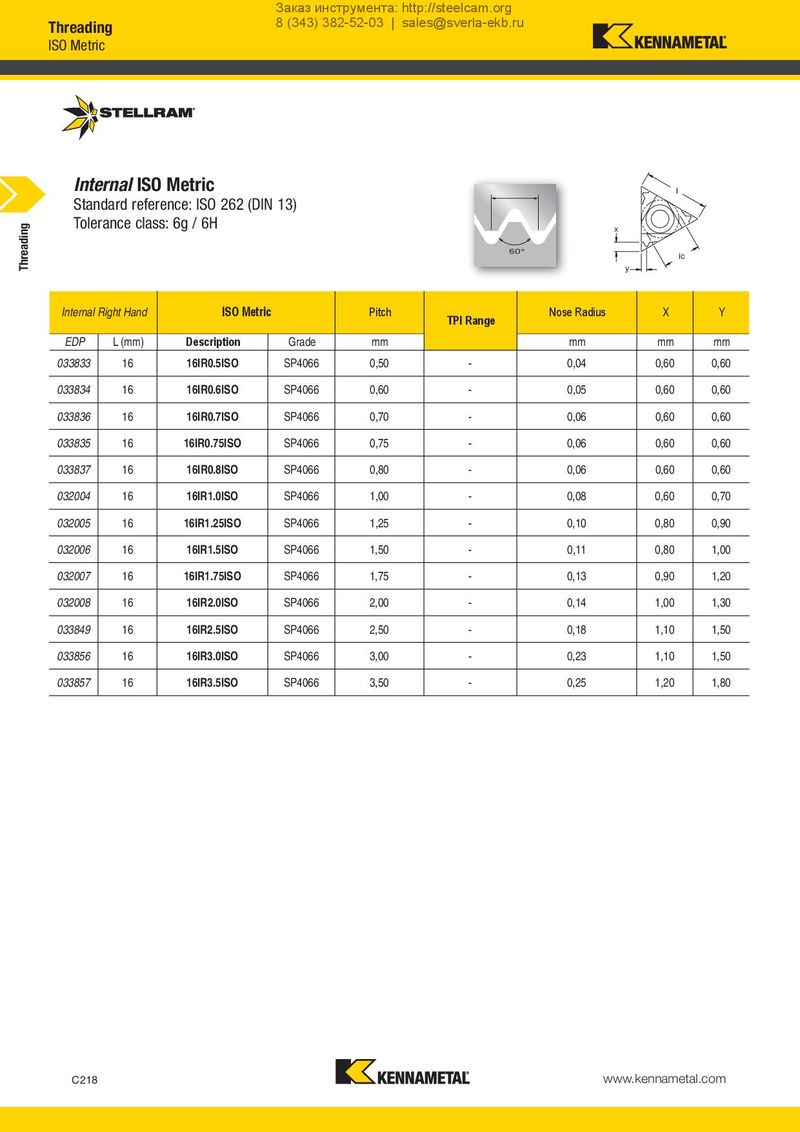

Internal ISO Metric
Standard reference: ISO 262 (DIN 13)
Tolerance class: 6g / 6H
60°
l
x
ic y
| Internal | Right Hand | ISO Metr | ic | Pitch | TPI Range | Nose Radius | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | mm | |
| 033833 | 16 | 16IR0.5ISO | SP4066 | 0,50 | - | 0,04 | 0,60 | 0,60 |
| 033834 | 16 | 16IR0.6ISO | SP4066 | 0,60 | - | 0,05 | 0,60 | 0,60 |
| 033836 | 16 | 16IR0.7ISO | SP4066 | 0,70 | - | 0,06 | 0,60 | 0,60 |
| 033835 | 16 | 16IR0.75ISO | SP4066 | 0,75 | - | 0,06 | 0,60 | 0,60 |
| 033837 | 16 | 16IR0.8ISO | SP4066 | 0,80 | - | 0,06 | 0,60 | 0,60 |
| 032004 | 16 | 16IR1.0ISO | SP4066 | 1,00 | - | 0,08 | 0,60 | 0,70 |
| 032005 | 16 | 16IR1.25ISO | SP4066 | 1,25 | - | 0,10 | 0,80 | 0,90 |
| 032006 | 16 | 16IR1.5ISO | SP4066 | 1,50 | - | 0,11 | 0,80 | 1,00 |
| 032007 | 16 | 16IR1.75ISO | SP4066 | 1,75 | - | 0,13 | 0,90 | 1,20 |
| 032008 | 16 | 16IR2.0ISO | SP4066 | 2,00 | - | 0,14 | 1,00 | 1,30 |
| 033849 | 16 | 16IR2.5ISO | SP4066 | 2,50 | - | 0,18 | 1,10 | 1,50 |
| 033856 | 16 | 16IR3.0ISO | SP4066 | 3,00 | - | 0,23 | 1,10 | 1,50 |
| 033857 | 16 | 16IR3.5ISO | SP4066 | 3,50 | - | 0,25 | 1,20 | 1,80 |
