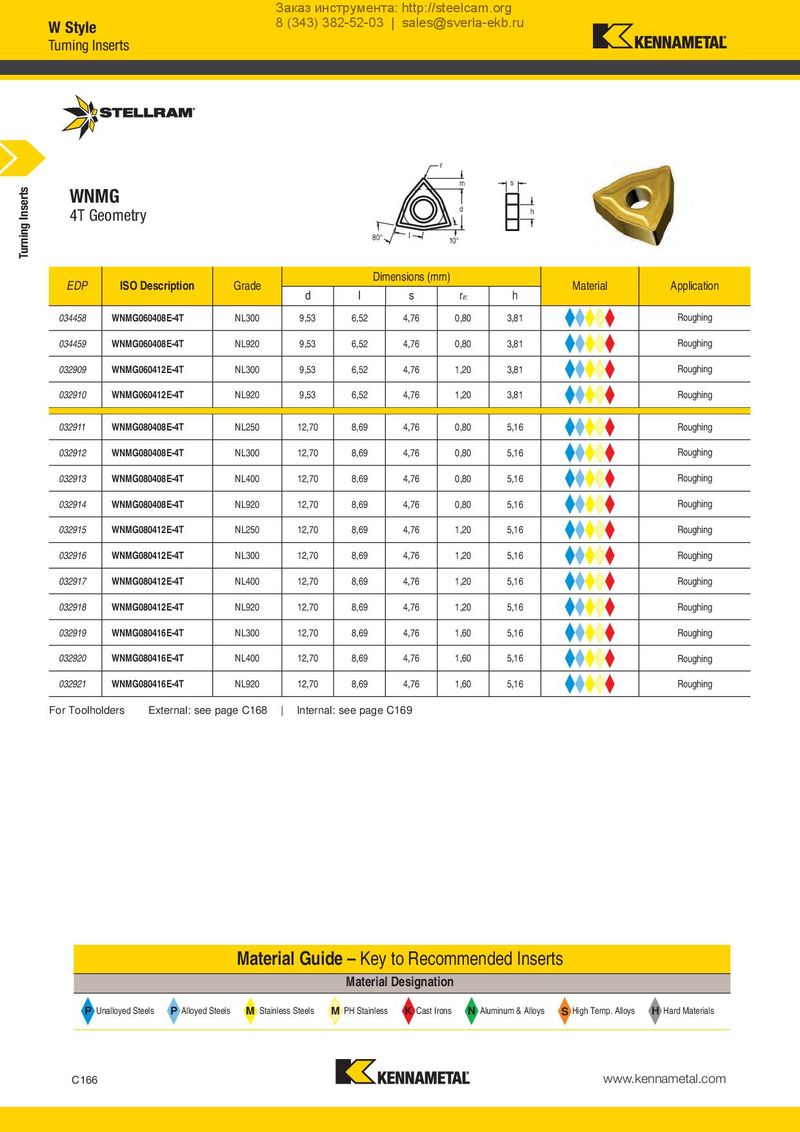

| WN 4T G | MG eometry | 80° | I | 10° m d r | s h | ||||
| EDP | ISO Description | Grade | d | Di I | mensions (m s | m) r | h | Material | Application |
| 034458 | WNMG060408E-4T | NL300 | 9,53 | 6,52 | 4,76 | 0,80 | 3,81 | Roughing | |
| 034459 | WNMG060408E-4T | NL920 | 9,53 | 6,52 | 4,76 | 0,80 | 3,81 | Roughing | |
| 032909 | WNMG060412E-4T | NL300 | 9,53 | 6,52 | 4,76 | 1,20 | 3,81 | Roughing | |
| 032910 | WNMG060412E-4T | NL920 | 9,53 | 6,52 | 4,76 | 1,20 | 3,81 | Roughing | |
| 032911 | WNMG080408E-4T | NL250 | 12,70 | 8,69 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032912 | WNMG080408E-4T | NL300 | 12,70 | 8,69 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032913 | WNMG080408E-4T | NL400 | 12,70 | 8,69 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032914 | WNMG080408E-4T | NL920 | 12,70 | 8,69 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032915 | WNMG080412E-4T | NL250 | 12,70 | 8,69 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032916 | WNMG080412E-4T | NL300 | 12,70 | 8,69 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032917 | WNMG080412E-4T | NL400 | 12,70 | 8,69 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032918 | WNMG080412E-4T | NL920 | 12,70 | 8,69 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032919 | WNMG080416E-4T | NL300 | 12,70 | 8,69 | 4,76 | 1,60 | 5,16 | Roughing | |
| 032920 | WNMG080416E-4T | NL400 | 12,70 | 8,69 | 4,76 | 1,60 | 5,16 | Roughing | |
| 032921 | WNMG080416E-4T | NL920 | 12,70 | 8,69 | 4,76 | 1,60 | 5,16 | Roughing |
For Toolholders External: see page C168 | Internal: see page C169
| Material Gui | de –Key | to Recommended Inserts | ||
| Material | Designation | |||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
