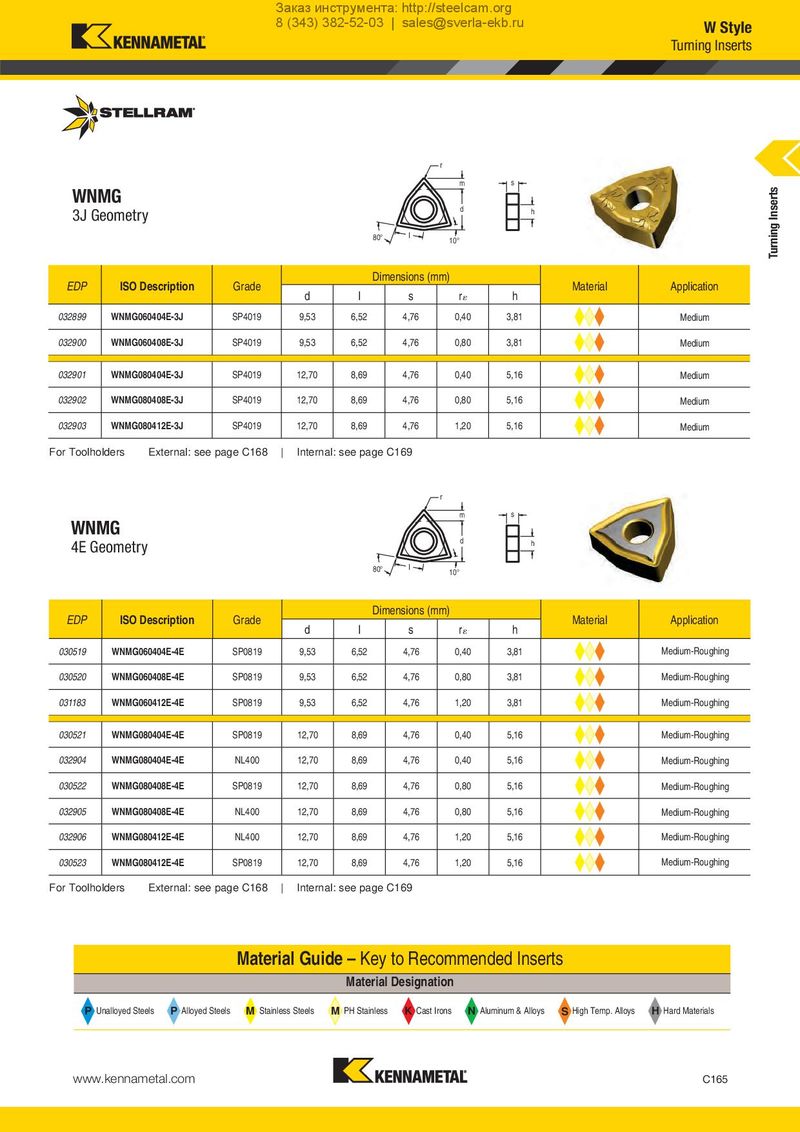

| WNMG | m | s | |
| 3J Geometry | d | h |
80° I 10°
| EDP | ISO Description | Grade | d | Di I | mensions(m s | m) r | h | Material | Application |
| 032899 | WNMG060404E-3J | SP4019 | 9,53 | 6,52 | 4,76 | 0,40 | 3,81 | Medium | |
| 032900 | WNMG060408E-3J | SP4019 | 9,53 | 6,52 | 4,76 | 0,80 | 3,81 | Medium | |
| 032901 | WNMG080404E-3J | SP4019 | 12,70 | 8,69 | 4,76 | 0,40 | 5,16 | Medium | |
| 032902 | WNMG080408E-3J | SP4019 | 12,70 | 8,69 | 4,76 | 0,80 | 5,16 | Medium | |
| 032903 | WNMG080412E-3J | SP4019 | 12,70 | 8,69 | 4,76 | 1,20 | 5,16 | Medium |
For Toolholders External: see page C168 | Internal: see page C169
r
| WNMG | m | s | |
| 4E Geometry | d | h |
80° I 10°
| EDP | ISO Description | Grade | Di | mensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 030519 | WNMG060404E-4E | SP0819 | 9,53 | 6,52 | 4,76 | 0,40 | 3,81 | Medium-Roughing | |
| 030520 | WNMG060408E-4E | SP0819 | 9,53 | 6,52 | 4,76 | 0,80 | 3,81 | Medium-Roughing | |
| 031183 | WNMG060412E-4E | SP0819 | 9,53 | 6,52 | 4,76 | 1,20 | 3,81 | Medium-Roughing | |
| 030521 | WNMG080404E-4E | SP0819 | 12,70 | 8,69 | 4,76 | 0,40 | 5,16 | Medium-Roughing | |
| 032904 | WNMG080404E-4E | NL400 | 12,70 | 8,69 | 4,76 | 0,40 | 5,16 | Medium-Roughing | |
| 030522 | WNMG080408E-4E | SP0819 | 12,70 | 8,69 | 4,76 | 0,80 | 5,16 | Medium-Roughing | |
| 032905 | WNMG080408E-4E | NL400 | 12,70 | 8,69 | 4,76 | 0,80 | 5,16 | Medium-Roughing | |
| 032906 | WNMG080412E-4E | NL400 | 12,70 | 8,69 | 4,76 | 1,20 | 5,16 | Medium-Roughing | |
| 030523 | WNMG080412E-4E | SP0819 | 12,70 | 8,69 | 4,76 | 1,20 | 5,16 | Medium-Roughing |
For Toolholders External: see page C168 | Internal: see page C169
| Material Gui | de –Key | to Recommended Inserts | ||
| Material | Designation | |||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
