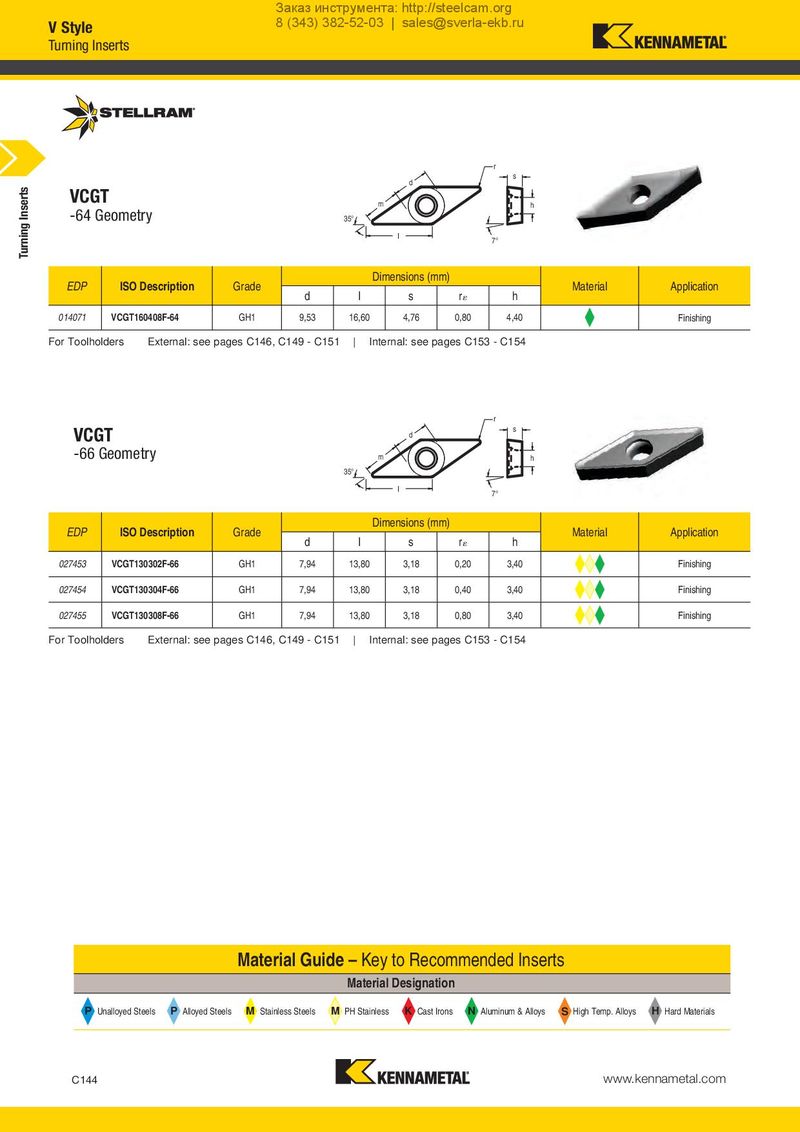

| VCG -64 G | T eometry | 35° m d I | 7° r s h | |||||
| EDP | ISO Description | Grade | d | Dimensions(m I s | m) r | h | Material | Application |
| 014071 | VCGT160408F-64 | GH1 | 9,53 | 16,60 4,76 | 0,80 | 4,40 | Finishing |
For Toolholders External: see pages C146, C149 - C151 | Internal: see pages C153 - C154
VCGT
-66 Geometry
35°
r s d m h
I 7°
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application |
| 027453 | VCGT130302F-66 | GH1 | 7,94 | 13,80 | 3,18 | 0,20 | 3,40 | Finishing | |
| 027454 | VCGT130304F-66 | GH1 | 7,94 | 13,80 | 3,18 | 0,40 | 3,40 | Finishing | |
| 027455 | VCGT130308F-66 | GH1 | 7,94 | 13,80 | 3,18 | 0,80 | 3,40 | Finishing |
For Toolholders External: see pages C146, C149 - C151 | Internal: see pages C153 - C154
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
