Каталог Stellram токарный инструмент - страница 144
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами

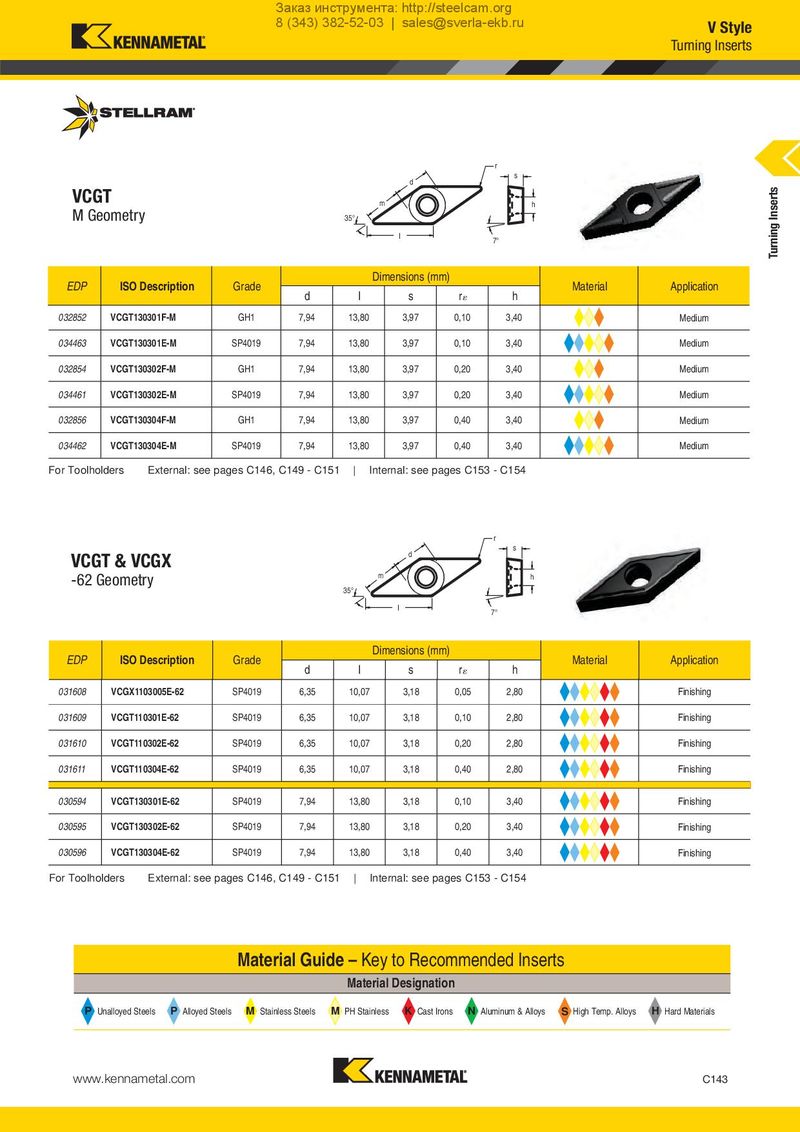

VCGT
M Geometry
35°
r s d m h
I 7°
| EDP | ISO Description | Grade | d | Di I | mensions(m s | m) r | h | Material | Application |
| 032852 | VCGT130301F-M | GH1 | 7,94 | 13,80 | 3,97 | 0,10 | 3,40 | Medium | |
| 034463 | VCGT130301E-M | SP4019 | 7,94 | 13,80 | 3,97 | 0,10 | 3,40 | Medium | |
| 032854 | VCGT130302F-M | GH1 | 7,94 | 13,80 | 3,97 | 0,20 | 3,40 | Medium | |
| 034461 | VCGT130302E-M | SP4019 | 7,94 | 13,80 | 3,97 | 0,20 | 3,40 | Medium | |
| 032856 | VCGT130304F-M | GH1 | 7,94 | 13,80 | 3,97 | 0,40 | 3,40 | Medium | |
| 034462 | VCGT130304E-M | SP4019 | 7,94 | 13,80 | 3,97 | 0,40 | 3,40 | Medium |
For Toolholders External: see pages C146, C149 - C151 | Internal: see pages C153 - C154
r s VCGT & VCGX d
-62 Geometry m h
35° I 7°
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Mat | erial | Application | |
| d | I | s | r | h | |||||
| 031608 | VCGX1103005E-62 | SP4019 | 6,35 | 10,07 | 3,18 | 0,05 | 2,80 | Finishing | |
| 031609 | VCGT110301E-62 | SP4019 | 6,35 | 10,07 | 3,18 | 0,10 | 2,80 | Finishing | |
| 031610 | VCGT110302E-62 | SP4019 | 6,35 | 10,07 | 3,18 | 0,20 | 2,80 | Finishing | |
| 031611 | VCGT110304E-62 | SP4019 | 6,35 | 10,07 | 3,18 | 0,40 | 2,80 | Finishing | |
| 030594 | VCGT130301E-62 | SP4019 | 7,94 | 13,80 | 3,18 | 0,10 | 3,40 | Finishing | |
| 030595 | VCGT130302E-62 | SP4019 | 7,94 | 13,80 | 3,18 | 0,20 | 3,40 | Finishing | |
| 030596 | VCGT130304E-62 | SP4019 | 7,94 | 13,80 | 3,18 | 0,40 | 3,40 | Finishing |
For Toolholders External: see pages C146, C149 - C151 | Internal: see pages C153 - C154
| Material Gu | ide –Keyto Recommended Inserts Material Designation | ||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M K N S H PH Stainless Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
