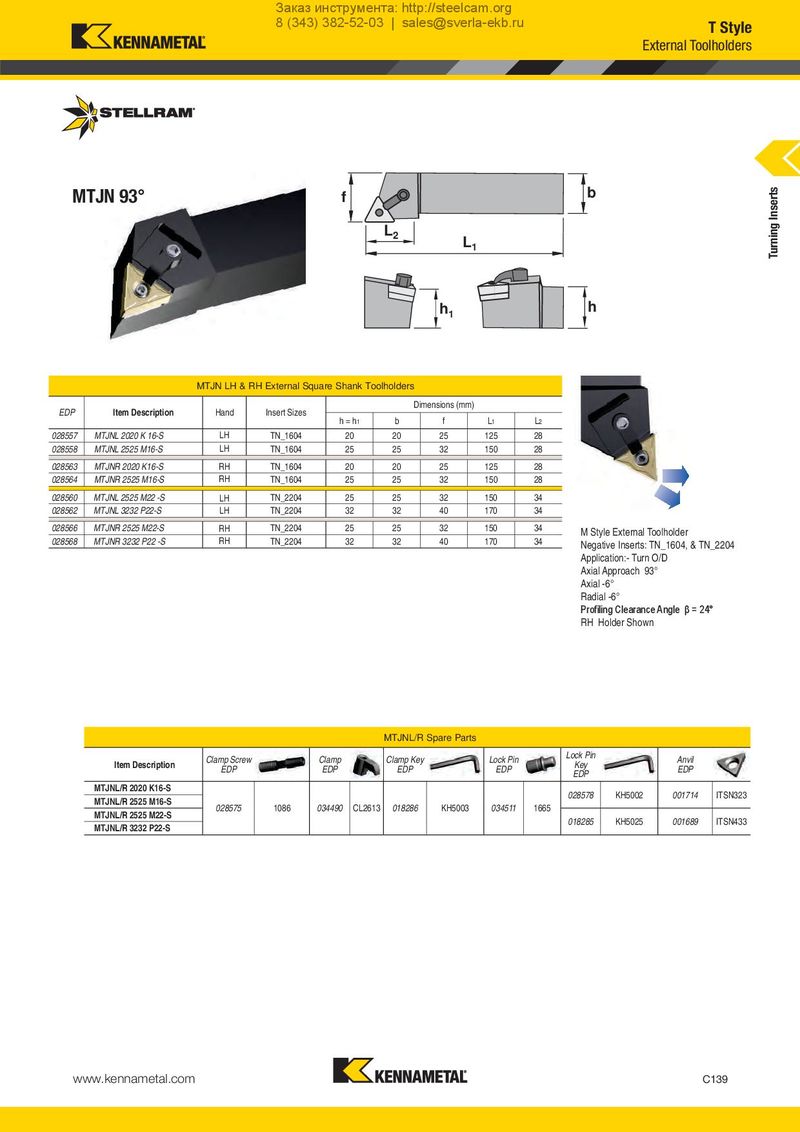

MTJN 93° b
f
L
2 L
1
h h
1
| EDP | Item Description | MTJN LH & Hand | RH External Squa Insert Sizes | re Shank To | olholders Di | mensions (m | m) | |
| h = h1 | b | f | L1 | L2 | ||||
| 028557 | MTJNL 2020 K 16-S | LH | TN1604 | 20 | 20 | 25 | 125 | 28 |
| 028558 | MTJNL 2525 M16-S | LH | TN1604 | 25 | 25 | 32 | 150 | 28 |
| 028563 | MTJNR 2020 K16-S | RH | TN1604 | 20 | 20 | 25 | 125 | 28 |
| 028564 | MTJNR 2525 M16-S | RH | TN1604 | 25 | 25 | 32 | 150 | 28 |
| 028560 | MTJNL 2525 M22 -S | LH | TN2204 | 25 | 25 | 32 | 150 | 34 |
| 028562 | MTJNL 3232 P22-S | LH | TN2204 | 32 | 32 | 40 | 170 | 34 |
| 028566 | MTJNR 2525 M22-S | RH | TN2204 | 25 | 25 | 32 | 150 | 34 |
| 028568 | MTJNR 3232 P22 -S | RH | TN2204 | 32 | 32 | 40 | 170 | 34 |
Application:- Turn O/D
Axial Approach 93°
Axial -6°
Radial -6°
Profiling Clearance Angle β = 24°
RH Holder Shown
| MTJNL/R | Spare Parts | |||||||||||
| Item Description | Clamp Screw EDP | Clamp EDP | Clamp Key EDP | Lock Pin EDP | Lock Pin Key EDP | Anvil EDP | ||||||
| MTJNL/R 2020 K16-S MTJNL/R 2525 M16-S | 2 | 1 | 44 | L21 | 12 | KH | 411 | 1 | 028578 | KH5002 | 001714 | ITSN323 |
| MTJNL/R 2525 M22-S MTJNL/R 3232 P22-S | 08575 | 086 | 0390 | C63 | 0886 | 5003 | 035 | 665 | 018285 | KH5025 | 001689 | ITSN433 |
