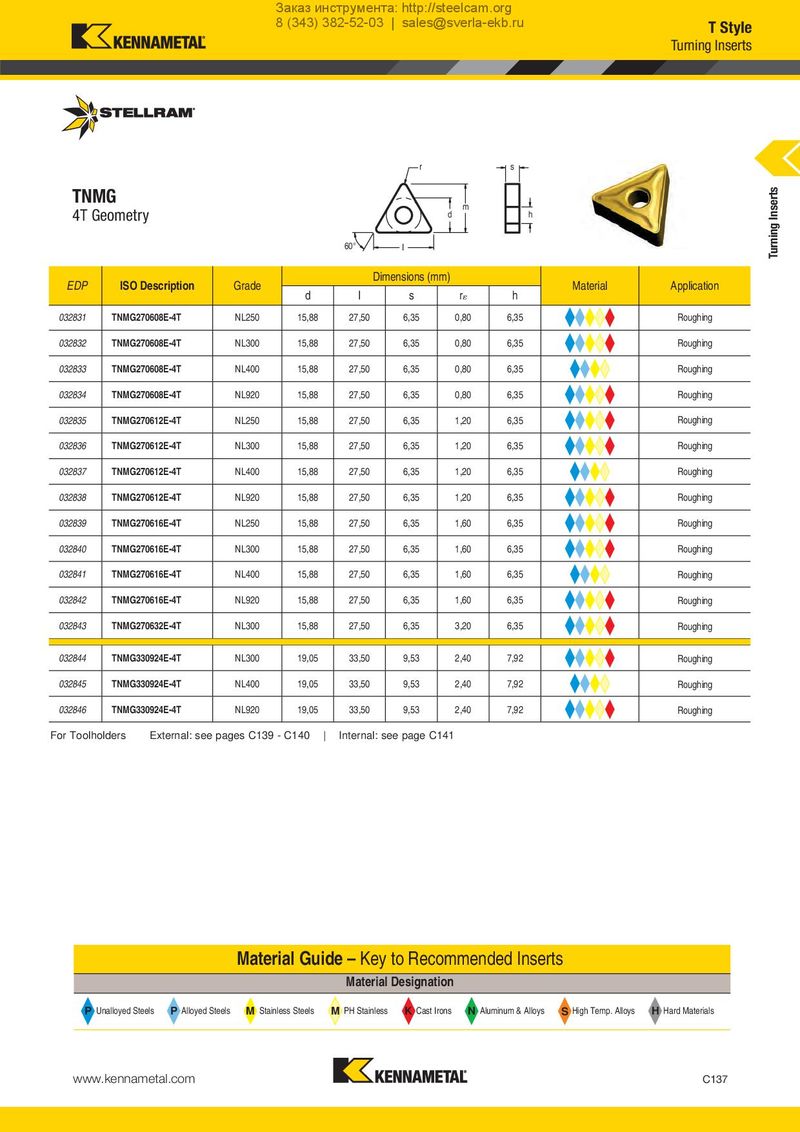

Каталог Stellram токарный инструмент - страница 138
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
TNMG
4T Geometry
60° I
r s m d h
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032831 | TNMG270608E-4T | NL250 | 15,88 | 27,50 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032832 | TNMG270608E-4T | NL300 | 15,88 | 27,50 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032833 | TNMG270608E-4T | NL400 | 15,88 | 27,50 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032834 | TNMG270608E-4T | NL920 | 15,88 | 27,50 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032835 | TNMG270612E-4T | NL250 | 15,88 | 27,50 | 6,35 | 1,20 | 6,35 | Roughing | |
| 032836 | TNMG270612E-4T | NL300 | 15,88 | 27,50 | 6,35 | 1,20 | 6,35 | Roughing | |
| 032837 | TNMG270612E-4T | NL400 | 15,88 | 27,50 | 6,35 | 1,20 | 6,35 | Roughing | |
| 032838 | TNMG270612E-4T | NL920 | 15,88 | 27,50 | 6,35 | 1,20 | 6,35 | Roughing | |
| 032839 | TNMG270616E-4T | NL250 | 15,88 | 27,50 | 6,35 | 1,60 | 6,35 | Roughing | |
| 032840 | TNMG270616E-4T | NL300 | 15,88 | 27,50 | 6,35 | 1,60 | 6,35 | Roughing | |
| 032841 | TNMG270616E-4T | NL400 | 15,88 | 27,50 | 6,35 | 1,60 | 6,35 | Roughing | |
| 032842 | TNMG270616E-4T | NL920 | 15,88 | 27,50 | 6,35 | 1,60 | 6,35 | Roughing | |
| 032843 | TNMG270632E-4T | NL300 | 15,88 | 27,50 | 6,35 | 3,20 | 6,35 | Roughing | |
| 032844 | TNMG330924E-4T | NL300 | 19,05 | 33,50 | 9,53 | 2,40 | 7,92 | Roughing | |
| 032845 | TNMG330924E-4T | NL400 | 19,05 | 33,50 | 9,53 | 2,40 | 7,92 | Roughing | |
| 032846 | TNMG330924E-4T | NL920 | 19,05 | 33,50 | 9,53 | 2,40 | 7,92 | Roughing |
For Toolholders External: see pages C139 - C140 | Internal: see page C141
| Material Gui | de –Key | to Recommended Inserts | ||
| Material | Designation | |||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
