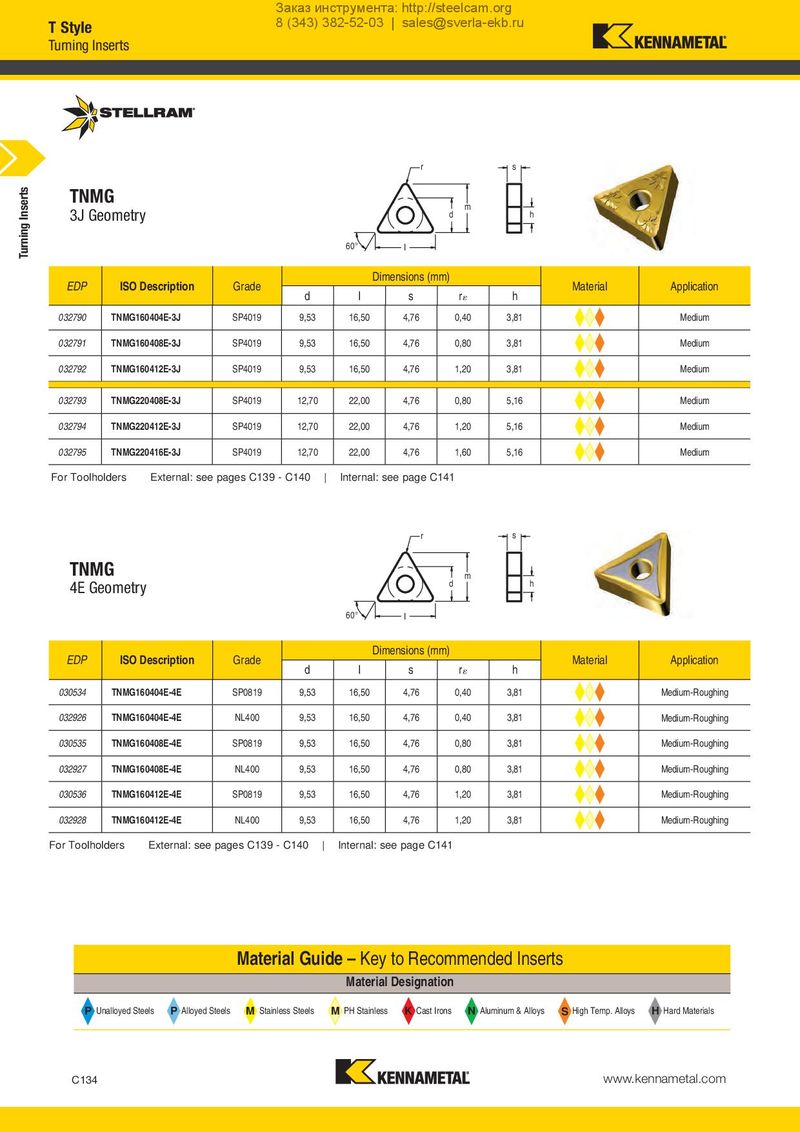

TNMG
3J Geometry
60° I
r s m d h
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application |
| 032790 | TNMG160404E-3J | SP4019 | 9,53 | 16,50 | 4,76 | 0,40 | 3,81 | Medium | |
| 032791 | TNMG160408E-3J | SP4019 | 9,53 | 16,50 | 4,76 | 0,80 | 3,81 | Medium | |
| 032792 | TNMG160412E-3J | SP4019 | 9,53 | 16,50 | 4,76 | 1,20 | 3,81 | Medium | |
| 032793 | TNMG220408E-3J | SP4019 | 12,70 | 22,00 | 4,76 | 0,80 | 5,16 | Medium | |
| 032794 | TNMG220412E-3J | SP4019 | 12,70 | 22,00 | 4,76 | 1,20 | 5,16 | Medium | |
| 032795 | TNMG220416E-3J | SP4019 | 12,70 | 22,00 | 4,76 | 1,60 | 5,16 | Medium |
For Toolholders External: see pages C139 - C140 | Internal: see page C141
TNMG
4E Geometry
60° I
r s
m d h
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application |
| 030534 | TNMG160404E-4E | SP0819 | 9,53 | 16,50 | 4,76 | 0,40 | 3,81 | Medium-Roughing | |
| 032926 | TNMG160404E-4E | NL400 | 9,53 | 16,50 | 4,76 | 0,40 | 3,81 | Medium-Roughing | |
| 030535 | TNMG160408E-4E | SP0819 | 9,53 | 16,50 | 4,76 | 0,80 | 3,81 | Medium-Roughing | |
| 032927 | TNMG160408E-4E | NL400 | 9,53 | 16,50 | 4,76 | 0,80 | 3,81 | Medium-Roughing | |
| 030536 | TNMG160412E-4E | SP0819 | 9,53 | 16,50 | 4,76 | 1,20 | 3,81 | Medium-Roughing | |
| 032928 | TNMG160412E-4E | NL400 | 9,53 | 16,50 | 4,76 | 1,20 | 3,81 | Medium-Roughing |
For Toolholders External: see pages C139 - C140 | Internal: see page C141
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
