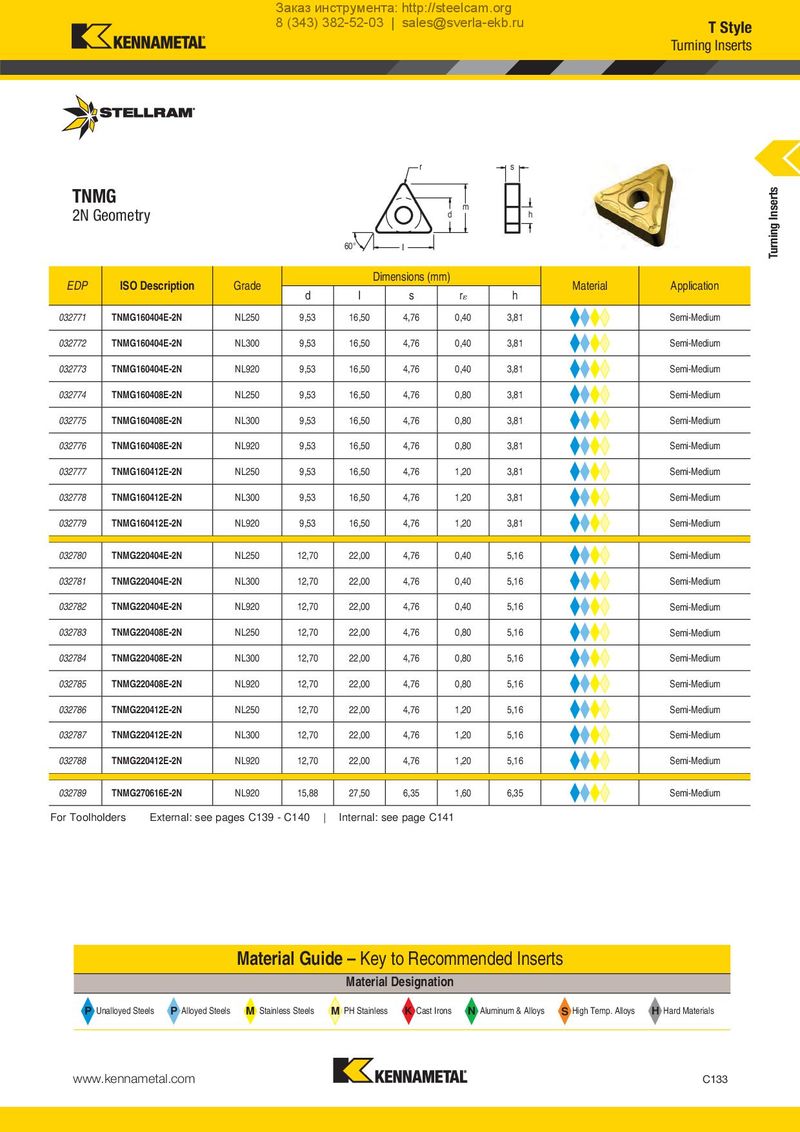

TNMG
2N Geometry
60° I
r s m d h
| EDP | ISO Description | Grade | Di | mensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032771 | TNMG160404E-2N | NL250 | 9,53 | 16,50 | 4,76 | 0,40 | 3,81 | Semi-Medium | |
| 032772 | TNMG160404E-2N | NL300 | 9,53 | 16,50 | 4,76 | 0,40 | 3,81 | Semi-Medium | |
| 032773 | TNMG160404E-2N | NL920 | 9,53 | 16,50 | 4,76 | 0,40 | 3,81 | Semi-Medium | |
| 032774 | TNMG160408E-2N | NL250 | 9,53 | 16,50 | 4,76 | 0,80 | 3,81 | Semi-Medium | |
| 032775 | TNMG160408E-2N | NL300 | 9,53 | 16,50 | 4,76 | 0,80 | 3,81 | Semi-Medium | |
| 032776 | TNMG160408E-2N | NL920 | 9,53 | 16,50 | 4,76 | 0,80 | 3,81 | Semi-Medium | |
| 032777 | TNMG160412E-2N | NL250 | 9,53 | 16,50 | 4,76 | 1,20 | 3,81 | Semi-Medium | |
| 032778 | TNMG160412E-2N | NL300 | 9,53 | 16,50 | 4,76 | 1,20 | 3,81 | Semi-Medium | |
| 032779 | TNMG160412E-2N | NL920 | 9,53 | 16,50 | 4,76 | 1,20 | 3,81 | Semi-Medium | |
| 032780 | TNMG220404E-2N | NL250 | 12,70 | 22,00 | 4,76 | 0,40 | 5,16 | Semi-Medium | |
| 032781 | TNMG220404E-2N | NL300 | 12,70 | 22,00 | 4,76 | 0,40 | 5,16 | Semi-Medium | |
| 032782 | TNMG220404E-2N | NL920 | 12,70 | 22,00 | 4,76 | 0,40 | 5,16 | Semi-Medium | |
| 032783 | TNMG220408E-2N | NL250 | 12,70 | 22,00 | 4,76 | 0,80 | 5,16 | Semi-Medium | |
| 032784 | TNMG220408E-2N | NL300 | 12,70 | 22,00 | 4,76 | 0,80 | 5,16 | Semi-Medium | |
| 032785 | TNMG220408E-2N | NL920 | 12,70 | 22,00 | 4,76 | 0,80 | 5,16 | Semi-Medium | |
| 032786 | TNMG220412E-2N | NL250 | 12,70 | 22,00 | 4,76 | 1,20 | 5,16 | Semi-Medium | |
| 032787 | TNMG220412E-2N | NL300 | 12,70 | 22,00 | 4,76 | 1,20 | 5,16 | Semi-Medium | |
| 032788 | TNMG220412E-2N | NL920 | 12,70 | 22,00 | 4,76 | 1,20 | 5,16 | Semi-Medium | |
| 032789 | TNMG270616E-2N | NL920 | 15,88 | 27,50 | 6,35 | 1,60 | 6,35 | Semi-Medium |
For Toolholders External: see pages C139 - C140 | Internal: see page C141
| Material Gui | de –Key | to Recommended Inserts | ||
| Material | Designation | |||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
