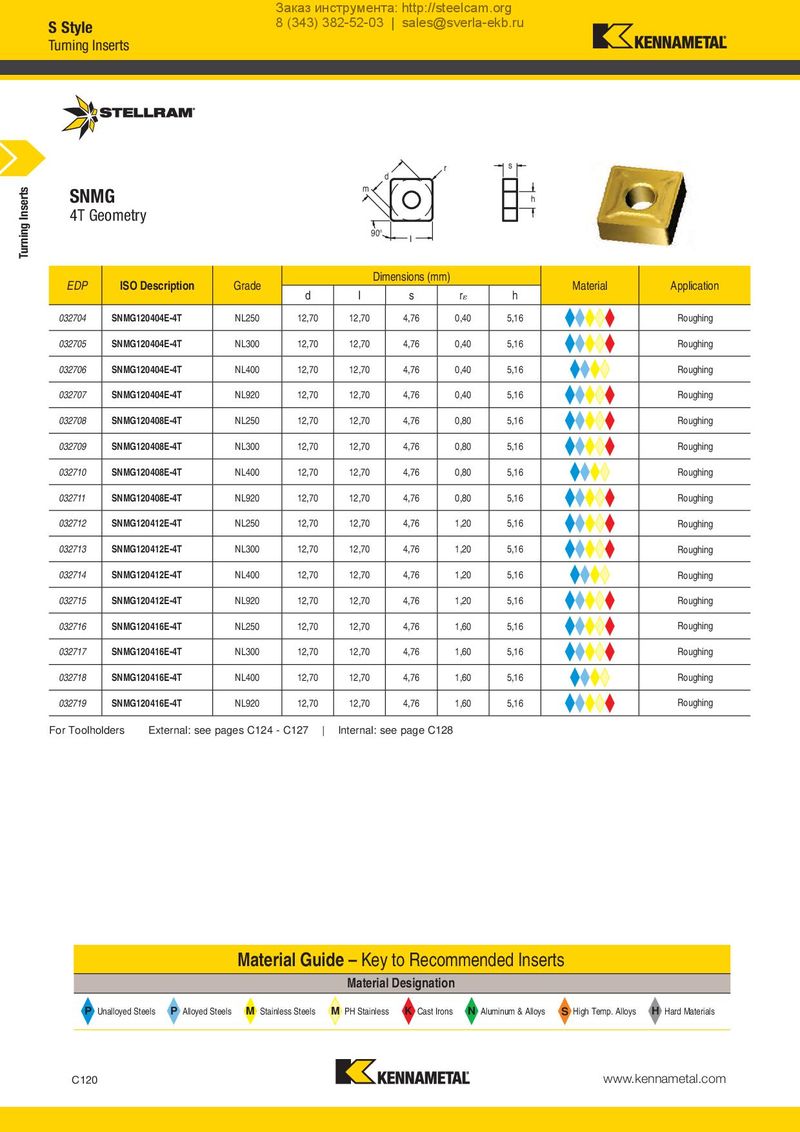

d SNMG m
4T Geometry
90°
I
r s h
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application | |
| 032704 | SNMG120404E-4T | NL250 | 12,70 | 12,70 | 4,76 | 0,40 | 5,16 | Roughing | ||
| 032705 | SNMG120404E-4T | NL300 | 12,70 | 12,70 | 4,76 | 0,40 | 5,16 | Roughing | ||
| 032706 | SNMG120404E-4T | NL400 | 12,70 | 12,70 | 4,76 | 0,40 | 5,16 | Roughing | ||
| 032707 | SNMG120404E-4T | NL920 | 12,70 | 12,70 | 4,76 | 0,40 | 5,16 | Roughing | ||
| 032708 | SNMG120408E-4T | NL250 | 12,70 | 12,70 | 4,76 | 0,80 | 5,16 | Roughing | ||
| 032709 | SNMG120408E-4T | NL300 | 12,70 | 12,70 | 4,76 | 0,80 | 5,16 | Roughing | ||
| 032710 | SNMG120408E-4T | NL400 | 12,70 | 12,70 | 4,76 | 0,80 | 5,16 | Roughing | ||
| 032711 | SNMG120408E-4T | NL920 | 12,70 | 12,70 | 4,76 | 0,80 | 5,16 | Roughing | ||
| 032712 | SNMG120412E-4T | NL250 | 12,70 | 12,70 | 4,76 | 1,20 | 5,16 | Roughing | ||
| 032713 | SNMG120412E-4T | NL300 | 12,70 | 12,70 | 4,76 | 1,20 | 5,16 | Roughing | ||
| 032714 | SNMG120412E-4T | NL400 | 12,70 | 12,70 | 4,76 | 1,20 | 5,16 | Roughing | ||
| 032715 | SNMG120412E-4T | NL920 | 12,70 | 12,70 | 4,76 | 1,20 | 5,16 | Roughing | ||
| 032716 | SNMG120416E-4T | NL250 | 12,70 | 12,70 | 4,76 | 1,60 | 5,16 | Roughing | ||
| 032717 | SNMG120416E-4T | NL300 | 12,70 | 12,70 | 4,76 | 1,60 | 5,16 | Roughing | ||
| 032718 | SNMG120416E-4T | NL400 | 12,70 | 12,70 | 4,76 | 1,60 | 5,16 | Roughing | ||
| 032719 | SNMG120416E-4T | NL920 | 12,70 | 12,70 | 4,76 | 1,60 | 5,16 | Roughing | ||
| P or Toolho | P Alloyed S Unalloyed Steels lders External: see | M Mater teels Stainl pages C124 - | ial Guid ess Steels C127 | M e –Key Material PH Stainless Internal: s | K to Rec Designa Cast ee page C | N ommen tion Al Irons 128 | ded Ins uminum & Alloy | S erts s High Temp. Alloys | H Hard Materials |
