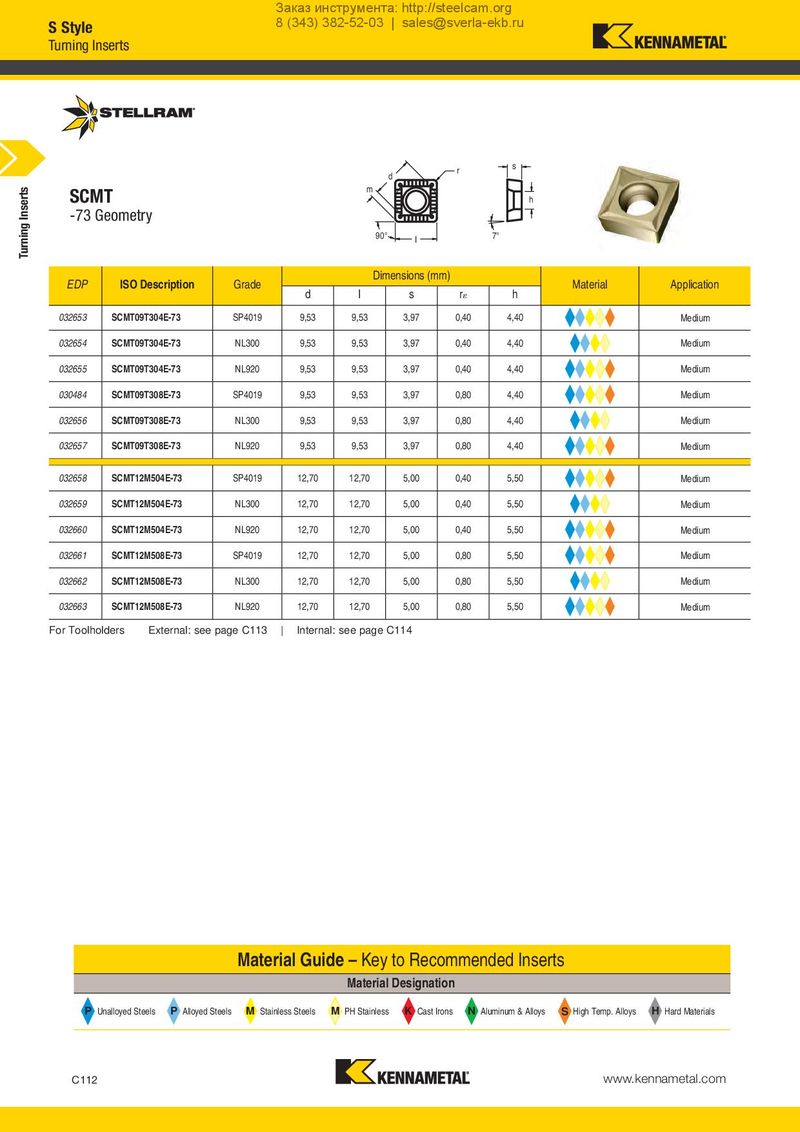

d SCMT m
-73 Geometry
90°
I
r s h 7°
| EDP | ISO Description | Grade | Dim | ensions (m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032653 | SCMT09T304E-73 | SP4019 | 9,53 | 9,53 | 3,97 | 0,40 | 4,40 | Medium | |
| 032654 | SCMT09T304E-73 | NL300 | 9,53 | 9,53 | 3,97 | 0,40 | 4,40 | Medium | |
| 032655 | SCMT09T304E-73 | NL920 | 9,53 | 9,53 | 3,97 | 0,40 | 4,40 | Medium | |
| 030484 | SCMT09T308E-73 | SP4019 | 9,53 | 9,53 | 3,97 | 0,80 | 4,40 | Medium | |
| 032656 | SCMT09T308E-73 | NL300 | 9,53 | 9,53 | 3,97 | 0,80 | 4,40 | Medium | |
| 032657 | SCMT09T308E-73 | NL920 | 9,53 | 9,53 | 3,97 | 0,80 | 4,40 | Medium | |
| 032658 | SCMT12M504E-73 | SP4019 | 12,70 | 12,70 | 5,00 | 0,40 | 5,50 | Medium | |
| 032659 | SCMT12M504E-73 | NL300 | 12,70 | 12,70 | 5,00 | 0,40 | 5,50 | Medium | |
| 032660 | SCMT12M504E-73 | NL920 | 12,70 | 12,70 | 5,00 | 0,40 | 5,50 | Medium | |
| 032661 | SCMT12M508E-73 | SP4019 | 12,70 | 12,70 | 5,00 | 0,80 | 5,50 | Medium | |
| 032662 | SCMT12M508E-73 | NL300 | 12,70 | 12,70 | 5,00 | 0,80 | 5,50 | Medium | |
| 032663 | SCMT12M508E-73 | NL920 | 12,70 | 12,70 | 5,00 | 0,80 | 5,50 | Medium |
For Toolholders External: see page C113 | Internal: see page C114
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
