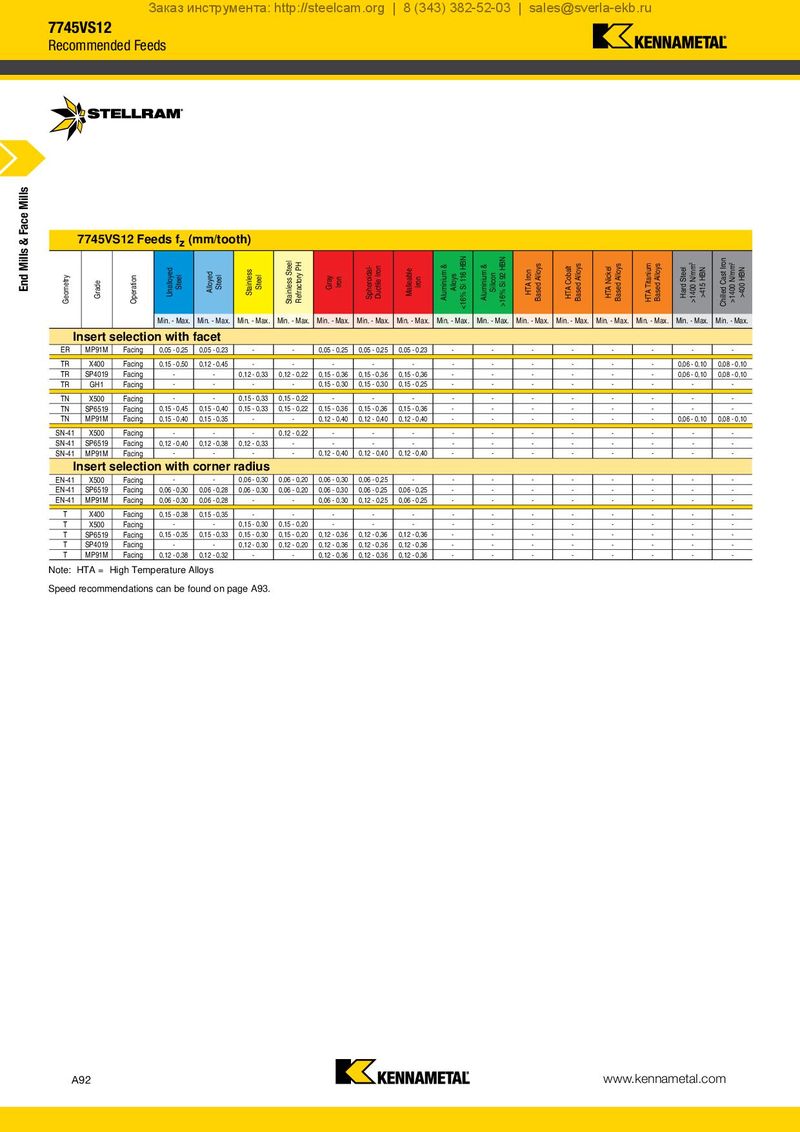

| 7 Geometry | 745V Grade | S12 Fe Operation | eds fz ( Unalloyed Steel | mm/too Alloyed Steel | th) Stainless Steel | Stainless Steel Refractory PH | Gray Iron | Spheroidal- Ductile Iron | Malleable Iron | Aluminium & Alloys | Aluminium & Silicon >16% Si 92 HBN | HTA Iron Based Alloys | HTA Cobalt Based Alloys | HTA Nickel Based Alloys | HTA Titanium Based Alloys | Hard Steel >1400 N/mm2 >415 HBN | Chilled Cast Iron >1400 N/mm2 >400 HBN |
| Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | |||
| In | sert s | electio | n with | facet | |||||||||||||
| ER | MP91M | Facing | 0,05 - 0,25 | 0,05 - 0,23 | - | - | 0,05 - 0,25 | 0,05 - 0,25 | 0,05 - 0,23 | - | - | - | - | - | - | - | - |
| TR | X400 | Facing | 0,15 - 0,50 | 0,12 - 0,45 | - | - | - | - | - | - | - | - | - | - | - | 0,06 - 0,10 | 0,08 - 0,10 |
| TR | SP4019 | Facing | - | - | 0,12 - 0,33 | 0,12 - 0,22 | 0,15 - 0,36 | 0,15 - 0,36 | 0,15 - 0,36 | - | - | - | - | - | - | 0,06 - 0,10 | 0,08 - 0,10 |
| TR | GH1 | Facing | - | - | - | - | 0,15 - 0,30 | 0,15 - 0,30 | 0,15 - 0,25 | - | - | - | - | - | - | - | - |
| TN | X500 | Facing | - | - | 0,15 - 0,33 | 0,15 - 0,22 | - | - | - | - | - | - | - | - | - | - | - |
| TN | SP6519 | Facing | 0,15 - 0,45 | 0,15 - 0,40 | 0,15 - 0,33 | 0,15 - 0,22 | 0,15 - 0,36 | 0,15 - 0,36 | 0,15 - 0,36 | - | - | - | - | - | - | - | - |
| TN | MP91M | Facing | 0,15 - 0,40 | 0,15 - 0,35 | - | - | 0,12 - 0,40 | 0,12 - 0,40 | 0,12 - 0,40 | - | - | - | - | - | - | 0,06 - 0,10 | 0,08 - 0,10 |
| SN-41 | X500 | Facing | - | - | - | 0,12 - 0,22 | - | - | - | - | - | - | - | - | - | - | - |
| SN-41 | SP6519 | Facing | 0,12 - 0,40 | 0,12 - 0,38 | 0,12 - 0,33 | - | - | - | - | - | - | - | - | - | - | - | - |
| SN-41 | MP91M | Facing | - | - | - | - | 0,12 - 0,40 | 0,12 - 0,40 | 0,12 - 0,40 | - | - | - | - | - | - | - | - |
| In | sert s | electio | n with | corner | radius | ||||||||||||
| EN-41 | X500 | Facing | - | - | 0,06 - 0,30 | 0,06 - 0,20 | 0,06 - 0,30 | 0,06 - 0,25 | - | - | - | - | - | - | - | - | - |
| EN-41 | SP6519 | Facing | 0,06 - 0,30 | 0,06 - 0,28 | 0,06 - 0,30 | 0,06 - 0,20 | 0,06 - 0,30 | 0,06 - 0,25 | 0,06 - 0,25 | - | - | - | - | - | - | - | - |
| EN-41 | MP91M | Facing | 0,06 - 0,30 | 0,06 - 0,28 | - | - | 0,06 - 0,30 | 0,12 - 0,25 | 0,06 - 0,25 | - | - | - | - | - | - | - | - |
| T | X400 | Facing | 0,15 - 0,38 | 0,15 - 0,35 | - | - | - | - | - | - | - | - | - | - | - | - | - |
| T | X500 | Facing | - | - | 0,15 - 0,30 | 0,15 - 0,20 | - | - | - | - | - | - | - | - | - | - | - |
| T | SP6519 | Facing | 0,15 - 0,35 | 0,15 - 0,33 | 0,15 - 0,30 | 0,15 - 0,20 | 0,12 - 0,36 | 0,12 - 0,36 | 0,12 - 0,36 | - | - | - | - | - | - | - | - |
| T | SP4019 | Facing | - | - | 0,12 - 0,30 | 0,12 - 0,20 | 0,12 - 0,36 | 0,12 - 0,36 | 0,12 - 0,36 | - | - | - | - | - | - | - | - |
| T | MP91M | Facing | 0,12 - 0,38 | 0,12 - 0,32 | - | - | 0,12 - 0,36 | 0,12 - 0,36 | 0,12 - 0,36 | - | - | - | - | - | - | - | - |
Note: HTA = High Temperature Alloys
Speed recommendations can be found on page A93.
