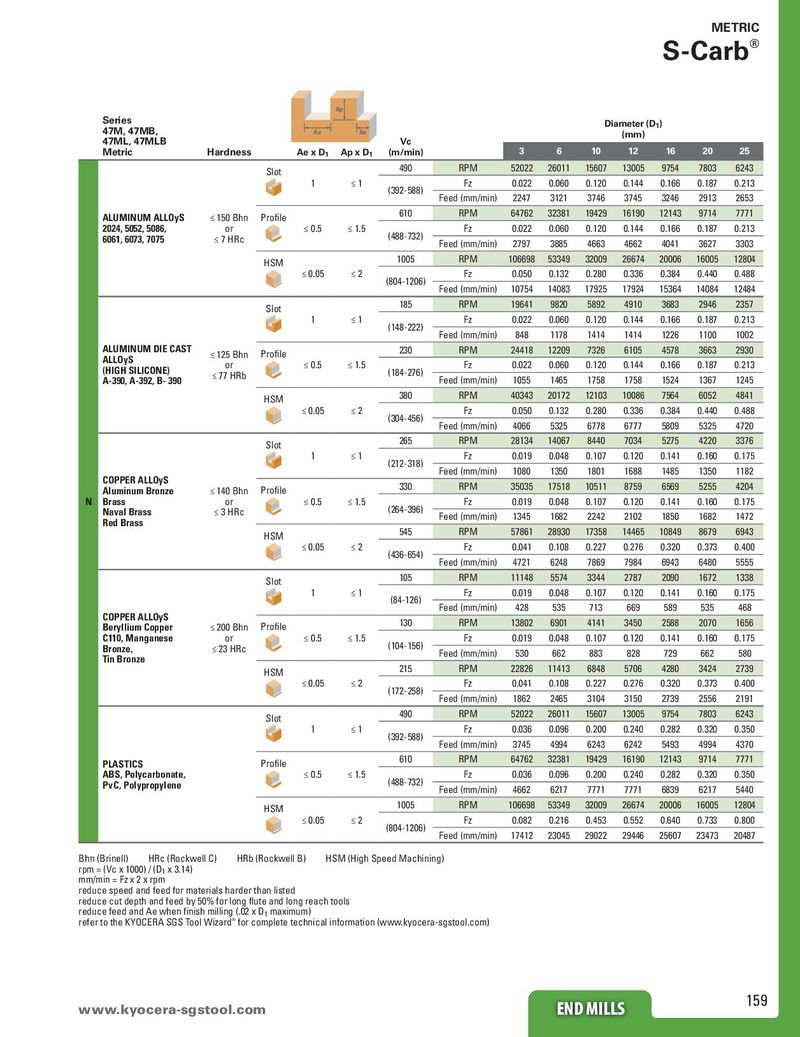

Общий каталог SGS 2018 - страница 159

Каталог SGS шестизубые фрезы T-carb

Каталог SGS микро инструмент 2021

Каталог SGS фрезы для алюминия S-carb

Каталог SGS высокопроизводительные черновые фрезы

Каталог SGS инструмент для обработки алюминия

Общий каталог SGS 2015 на русском

Series 47M, 47MB, 47ML, 47MLB			Ae	Ap Ae	Vc				D	iameter ( (mm)	D1)
Metric	Hardness		Ae x D1	Ap x D1	(m/min)		3	6	10	12	16	20	25
		Slot			490	RPM	52022	26011	15607	13005	9754	7803	6243
			1	≤ 1	(392-588)	Fz	0.022	0.060	0.120	0.144	0.166	0.187	0.213
						Feed (mm/min)	2247	3121	3746	3745	3246	2913	2653
ALUMINUM ALLOyS	≤ 150 Bhn	Profile			610	RPM	64762	32381	19429	16190	12143	9714	7771
2024, 5052, 5086,	or		≤ 0.5	≤ 1.5	488732	Fz	0.022	0.060	0.120	0.144	0.166	0.187	0.213
6061, 6073, 7075	≤ 7 HRc				(-)	Feed (mm/min)	2797	3885	4663	4662	4041	3627	3303
		HSM			1005	RPM	106698	53349	32009	26674	20006	16005	12804
			≤ 0.05	≤ 2		Fz	0.050	0.132	0.280	0.336	0.384	0.440	0.488
					(804-1206)	Feed (mm/min)	10754	14083	17925	17924	15364	14084	12484
		Slot			185	RPM	19641	9820	5892	4910	3683	2946	2357
			1	≤ 1	(148222)	Fz	0.022	0.060	0.120	0.144	0.166	0.187	0.213
					-	Feed (mm/min)	848	1178	1414	1414	1226	1100	1002
ALUMINUM DIE CAST	≤ 125 Bhn	Profile			230	RPM	24418	12209	7326	6105	4578	3663	2930
ALLOyS (HIGH SILICONE)	or		≤ 0.5	≤ 1.5		Fz	0.022	0.060	0.120	0.144	0.166	0.187	0.213
A-390, A-392, B- 390	≤ 77 HRb				(184-276)	Feed (mm/min)	1055	1465	1758	1758	1524	1367	1245
		HSM			380	RPM	40343	20172	12103	10086	7564	6052	4841
			≤ 0.05	≤ 2		Fz	0.050	0.132	0.280	0.336	0.384	0.440	0.488
					(304-456)	Feed (mm/min)	4066	5325	6778	6777	5809	5325	4720
		Slot			265	RPM	28134	14067	8440	7034	5275	4220	3376
			1	≤ 1		Fz	0.019	0.048	0.107	0.120	0.141	0.160	0.175
					(212-318)	Feed (mm/min)	1080	1350	1801	1688	1485	1350	1182
COPPER ALLOyS Aluminum Bronze	≤ 140 Bhn	Profile			330	RPM	35035	17518	10511	8759	6569	5255	4204
N Brass	or		≤ 0.5	≤ 1.5		Fz	0.019	0.048	0.107	0.120	0.141	0.160	0.175
Naval Brass	≤ 3 HRc				(264-396)
Rd B						Feed (mm/min)	1345	1682	2242	2102	1850	1682	1472
e rass		HSM			545	RPM	57861	28930	17358	14465	10849	8679	6943
			≤ 0.05	≤ 2		Fz	0.041	0.108	0.227	0.276	0.320	0.373	0.400
					(436-654)	Feed (mm/min)	4721	6248	7869	7984	6943	6480	5555
		Slot			105	RPM	11148	5574	3344	2787	2090	1672	1338
			1	≤ 1	(84-126)	Fz	0.019	0.048	0.107	0.120	0.141	0.160	0.175
						Feed (mm/min)	428	535	713	669	589	535	468
COPPER ALLOyS Beryllium Copper	≤ 200 Bhn	Profile			130	RPM	13802	6901	4141	3450	2588	2070	1656
C110, Manganese	or		≤ 0.5	≤ 1.5		Fz	0.019	0.048	0.107	0.120	0.141	0.160	0.175
Bronze, Tin Bronze	≤ 23 HRc				(104-156)	Feed (mm/min)	530	662	883	828	729	662	580
		HSM			215	RPM	22826	11413	6848	5706	4280	3424	2739
			≤ 0.05	≤ 2		Fz	0.041	0.108	0.227	0.276	0.320	0.373	0.400
					(172-258)	Feed (mm/min)	1862	2465	3104	3150	2739	2556	2191
		Slot			490	RPM	52022	26011	15607	13005	9754	7803	6243
			1	≤ 1		Fz	0.036	0.096	0.200	0.240	0.282	0.320	0.350
					(392-588)	Feed (mm/min)	3745	4994	6243	6242	5493	4994	4370
PLASTICS		Profile			610	RPM	64762	32381	19429	16190	12143	9714	7771
ABS, Polycarbonate,			≤ 0.5	≤ 1.5		Fz	0.036	0.096	0.200	0.240	0.282	0.320	0.350
PvC Polypropylene					(488-732)
,						Feed (mm/min)	4662	6217	7771	7771	6839	6217	5440
		HSM			1005	RPM	106698	53349	32009	26674	20006	16005	12804
			≤ 0.05	≤ 2		Fz	0.082	0.216	0.453	0.552	0.640	0.733	0.800
					(804-1206)	Feed (mm/min)	17412	23045	29022	29446	25607	23473	20487

mm/min = Fz x 2 x rpm reduce speed and feed for materials harder than listed reduce cut depth and feed by 50% for long flute and long reach tools reduce feed and Ae when finish milling (.02 x D maximum) 1 refer to the KYOCERA SGS Tool Wizard® for complete technical information (www.kyocera-sgstool.com)
