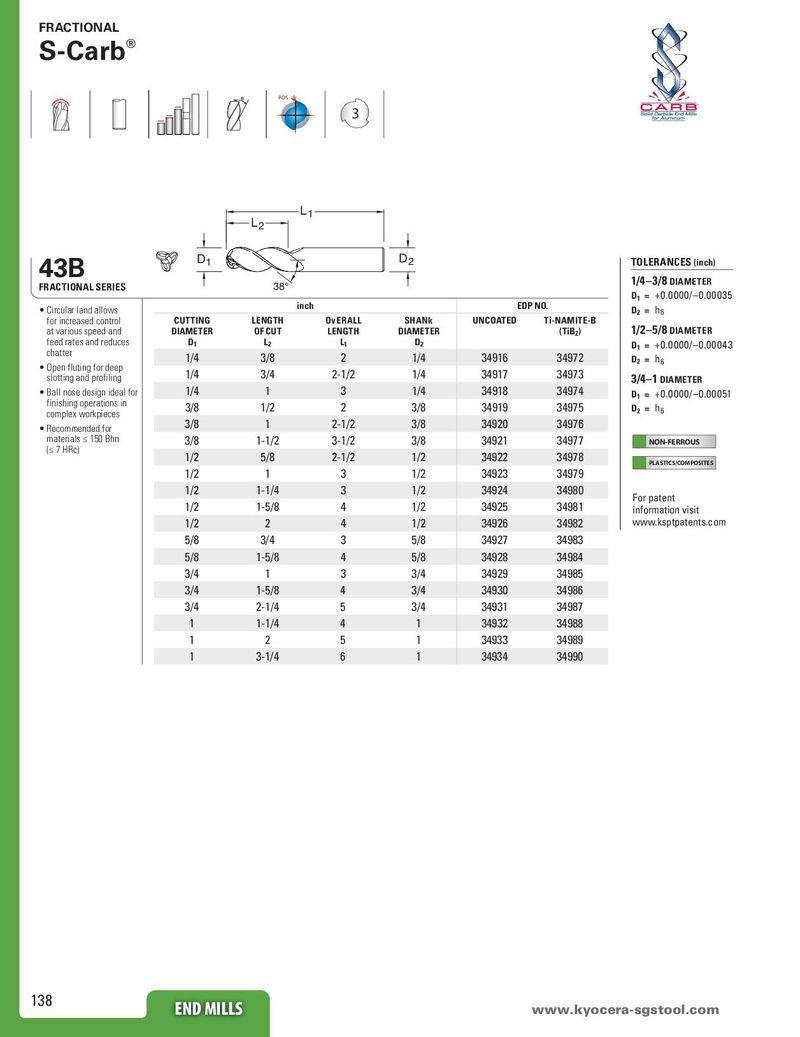

Общий каталог SGS 2018 - страница 138
Навигация
Каталог SGS шестизубые фрезы T-carb
Каталог SGS микро инструмент 2021
Каталог SGS фрезы для алюминия S-carb
Каталог SGS высокопроизводительные черновые фрезы
Каталог SGS инструмент для обработки алюминия
Общий каталог SGS 2015 на русском
POS 3 ®
| L1 L2 | |||||
| 1 D | 2 D | ||||
| inch 38° | EDP | NO. | |||
| CUTTING DIAMETER | LENGTH OF CUT | OvERALL LENGTH | SHANk DIAMETER | UNCOATED | Ti-NAMITE-B (TiB2) |
| D1 | L2 | L1 | D2 | ||
| 1/4 | 3/8 | 2 | 1/4 | 34916 | 34972 |
| 1/4 | 3/4 | 2-1/2 | 1/4 | 34917 | 34973 |
| 1/4 | 1 | 3 | 1/4 | 34918 | 34974 |
| 3/8 | 1/2 | 2 | 3/8 | 34919 | 34975 |
| 3/8 | 1 | 2-1/2 | 3/8 | 34920 | 34976 |
| 3/8 | 1-1/2 | 3-1/2 | 3/8 | 34921 | 34977 |
| 1/2 | 5/8 | 2-1/2 | 1/2 | 34922 | 34978 |
| 1/2 | 1 | 3 | 1/2 | 34923 | 34979 |
| 1/2 | 1-1/4 | 3 | 1/2 | 34924 | 34980 |
| 1/2 | 1-5/8 | 4 | 1/2 | 34925 | 34981 |
| 1/2 | 2 | 4 | 1/2 | 34926 | 34982 |
| 5/8 | 3/4 | 3 | 5/8 | 34927 | 34983 |
| 5/8 | 1-5/8 | 4 | 5/8 | 34928 | 34984 |
| 3/4 | 1 | 3 | 3/4 | 34929 | 34985 |
| 3/4 | 1-5/8 | 4 | 3/4 | 34930 | 34986 |
| 3/4 | 2-1/4 | 5 | 3/4 | 34931 | 34987 |
| 1 | 1-1/4 | 4 | 1 | 34932 | 34988 |
| 1 | 2 | 5 | 1 | 34933 | 34989 |
| 1 | 3-1/4 | 6 | 1 | 34934 | 34990 |
1/4–3/8 DIAMETER D = +0.0000/–0.00035 1 2 6
DIAMETER D 1 = D = 6
For patent
