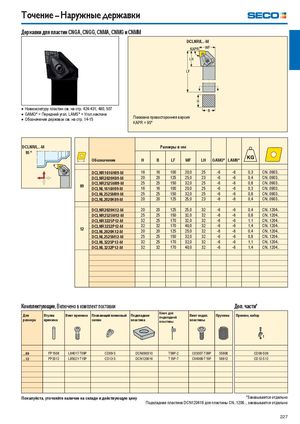

Точение – Наружные державки Державки для пластин CNGA, CNGG, CNMA, CNMG и CNMM DCLNR/L..-M  Номенклатуру пластин см. на стр. 424-431, 480, 507  GAMO° = Передний угол, LAMS° = Угол наклона Показана правосторонняя версия  Обозначение державок см. на стр. 14-15 KAPR = 95° DCLNR/L..-M Размеры в мм 95 ° Обозначение H B LF WF LH GAMO° LAMS° DCLNR1616H09-M 16 16 100 20,0 25 -6 -6 0,3 CN..0903.. DCLNR2020K09-M 20 20 125 25,0 23 -6 -6 0,4 CN..0903.. DCLNR2525M09-M 25 25 150 32,0 25 -6 -6 0,8 CN..0903.. 09 DCLNL1616H09-M 16 16 100 20,0 25 -6 -6 0,3 CN..0903.. DCLNL2525M09-M 25 25 150 32,0 25 -6 -6 0,8 CN..0903.. DCLNL2020K09-M 20 20 125 25,0 23 -6 -6 0,4 CN..0903.. DCLNR2020K12-M 20 20 125 25,0 32 -6 -6 0,4 CN..1204.. DCLNR2525M12-M 25 25 150 32,0 32 -6 -6 0,8 CN..1204.. DCLNR3225P12-M 32 25 170 32,0 32 -6 -6 1,1 CN..1204.. DCLNR3232P12-M 32 32 170 40,0 32 -6 -6 1,4 CN..1204.. 12 DCLNL2020K12-M 20 20 125 25,0 32 -6 -6 0,4 CN..1204.. DCLNL2525M12-M 25 25 150 32,0 32 -6 -6 0,8 CN..1204.. DCLNL3225P12-M 32 25 170 32,0 32 -6 -6 1,1 CN..1204.. DCLNL3232P12-M 32 32 170 40,0 32 -6 -6 1,4 CN..1204.. Комплектующие, Включено в комплект поставки Доп. части* Ключ для Для Втулка Винт прижима Плавающий клиновый Подкладная Винт подкл. Пружина Прижим, набор подкладной размера прижима зажим пластина пластины пластины ...09 FP1508 L84017-T09P CD09-S DCN090310 T09P-2 C03007-T09P S5608 CD09-S09 ...12 FP2012 L85021-T15P CD12-S DCN120616 T15P-7 C04008-T15P S6912 CD12-S12 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно Подкладная пластина DCN120416 для пластины CN..1206.., заказывается отдельно 227
