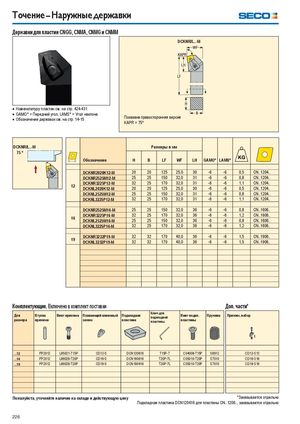

Точение – Наружные державки Державки для пластин CNGG, CNMA, CNMG и CNMM DCKNR/L..-M  Номенклатуру пластин см. на стр. 424-431  GAMO° = Передний угол, LAMS° = Угол наклона Показана правосторонняя версия  Обозначение державок см. на стр. 14-15 KAPR = 75° DCKNR/L..-M Размеры в мм 75 ° Обозначение H B LF WF LH GAMO° LAMS° DCKNR2020K12-M 20 20 125 25,0 30 -6 -6 0,5 CN..1204.. DCKNR2525M12-M 25 25 150 32,0 31 -6 -6 0,8 CN..1204.. DCKNR3225P12-M 32 25 170 32,0 31 -6 -6 1,1 CN..1204.. 12 DCKNL2020K12-M 20 20 125 25,0 30 -6 -6 0,5 CN..1204.. DCKNL2525M12-M 25 25 150 32,0 31 -6 -6 0,8 CN..1204.. DCKNL3225P12-M 32 25 170 32,0 31 -6 -6 1,1 CN..1204.. DCKNR2525M16-M 25 25 150 32,0 36 -6 -6 0,8 CN..1606.. DCKNR3225P16-M 32 25 170 32,0 36 -6 -6 1,2 CN..1606.. 16 DCKNL2525M16-M 25 25 150 32,0 36 -6 -6 0,8 CN..1606.. DCKNL3225P16-M 32 25 170 32,0 36 -6 -6 1,2 CN..1606.. DCKNR3232P19-M 32 32 170 40,0 36 -6 -6 1,5 CN..1906.. 19 DCKNL3232P19-M 32 32 170 40,0 36 -6 -6 1,5 CN..1906.. Комплектующие, Включено в комплект поставки Доп. части* Ключ для Для Втулка Винт прижима Плавающий клиновый Подкладная Винт подкл. Пружина Прижим, набор подкладной размера прижима зажим пластина пластины пластины ...12 FP2012 L85021-T15P CD12-S DCN120616 T15P-7 C04008-T15P S6912 CD12-S12 ...16 FP2012 L86026-T20P CD16-S DCN160616 T20P-7L C05010-T20P S7010 CD16-S16 ...19 FP2012 L86026-T20P CD19-S DCN190416 T20P-7L C05010-T20P S7010 CD19-S19 Пожалуйста, уточняйте наличие на складе и действующую цену *Заказывается отдельно Подкладная пластина DCN120416 для пластины CN..1206.., заказывается отдельно 226
