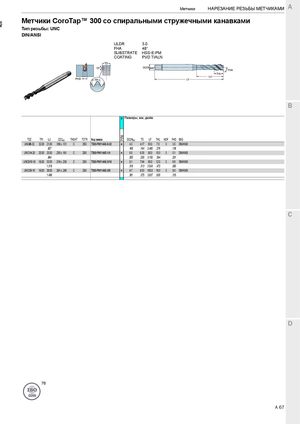

- Метчики CoroTap™ 300 со спиральными стружечными канавками
- ОБЩАЯ ИНФОРМАЦИЯ
- ISO 13399
- Тип подвода СОЖ
- Информация по безопасности
- Концепция Coromant по утилизации отходов
| ULDR | 3.0 |
| FHA | 48° |
| SUBSTRATE | HSS-E-PM |
| COATING | PVD TIALN |
B
P Размеры, мм, дюйм
| TDZ | TPI | LU | CZC | THCHT | TCTR | Кодзаказа | DCON | TD | LF THL NOF PHD BSG | |||
| MS | MS | |||||||||||
| UNC#8-32 | 32.00 21.00 | .168 x .131 | C | 2BX | T300-PM114AE-8-32 | ★ | 4.3 | 4.17 63.0 | 7.0 | 3 | 3.5 DIN/ANSI | |
| .827 | .168 | .164 2.480 .276 | .138 | |||||||||
| UNC1/4-20 | 20.00 25.00 | .255 x .191 | C | 2BX | T300-PM114AE-1/4 | ★ | 6.5 | 6.35 80.0 10.0 | 3 | 5.1 DIN/ANSI | ||
| .984 | .255 | .250 3.150 .394 | .201 | |||||||||
| UNC5/16-18 18.00 33.50 | .318 x .238 | C | 2BX | T300-PM114AE-5/16 | ★ | 8.1 | 7.94 90.0 12.0 | 3 | 6.6 DIN/ANSI | |||
| 1.319 | .318 | .313 3.543 .472 | .260 | |||||||||
| UNC3/8-16 | 16.00 38.00 | .381 x .286 | C | 2BX | T300-PM114AE-3/8 | ★ | 9.7 | 9.53 100.0 16.0 | 3 | 8.0 DIN/ANSI | ||
| 1.496 | .381 | .375 3.937 .630 | .315 |
C
D
76
