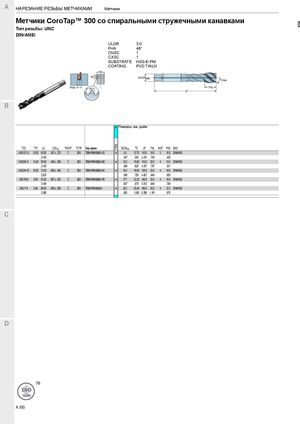

- Метчики CoroTap™ 300 со спиральными стружечными канавками
- ОБЩАЯ ИНФОРМАЦИЯ
- ISO 13399
- Тип подвода СОЖ
- Информация по безопасности
- Концепция Coromant по утилизации отходов
| ULDR | 3.0 |
| FHA | 48° |
| CNSC | 1 |
| CXSC | 1 |
| SUBSTRATE HSS-E-PM | |
| COATING | PVD TIALN |
B
| P | Размеры | , мм, д | юйм | |||||||||||
| TDZ | TPI | LU | CZCMS | THCHT | TCTR | Код заказа | P1PM | DCONMS | TD | LF | THL | NOF | PHD | BSG |
| UNC1/2-13 | 13.00 | 55.00 | .367 x .275 | C | 2BX | T300-PM105AE-1/2 | ★ | 9.3 | 12.70 | 110.0 | 18.0 | 3 | 10.8 | DIN/ANSI |
| 2.165 | .367 | .500 | 4.331 | .709 | .425 | |||||||||
| UNC5/8-11 | 11.00 | 55.00 | .480 x .360 | C | 2BX | T300-PM105AE-5/8 | ★ | 12.2 | 15.88 | 110.0 | 20.0 | 4 | 13.5 | DIN/ANSI |
| 2.165 | .480 | .625 | 4.331 | .787 | .531 | |||||||||
| UNC3/4-10 | 10.00 | 72.00 | .590 x .442 | C | 2BX | T300-PM105AE-3/4 | ★ | 15.0 | 19.05 | 125.0 | 25.0 | 4 | 16.5 | DIN/ANSI |
| 2.835 | .590 | .750 | 4.921 | .984 | .650 | |||||||||
| UNC7/8-9 | 9.00 | 81.00 | .697 x .523 | C | 2BX | T300-PM105AE-7/8 | ★ | 17.7 | 22.23 | 140.0 | 25.0 | 4 | 19.5 | DIN/ANSI |
| 3.189 | .697 | .875 | 5.512 | .984 | .768 | |||||||||
| UNC1"-8 | 8.00 | 86.00 | .800 x .600 | C | 2BX | T300-PM105AE-1 | ★ | 20.3 | 25.40 | 160.0 | 30.0 | 4 | 22.3 | DIN/ANSI |
| 3.386 | .800 | 1.000 | 6.299 | 1.181 | .876 |
