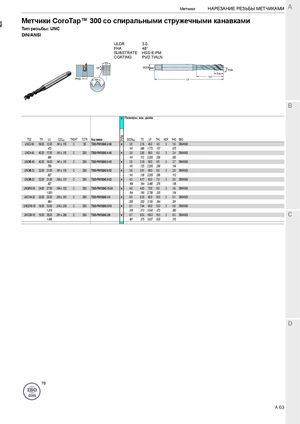

Дополнение к каталогам Sandvik 2021.1 - страница 64
Навигация
Каталог Sandvik дополнение 2018
Каталог Sandvik базовые наборы инструментов для новых станков
Каталог Sandvik вращающийся инструмент 2020
Каталог Sandvik цельный режущий инструмент 2020
Каталог Sandvik вращающиеся инструменты 2017- c_2900_xxx_cover_supplement_21_1
- Supplement_211_rus
- Введение
- ТОЧЕНИЕ
- Инструмент для наружной обработки
- Резцовые головки CoroTurn® TR для точения
- Пластины
- Пластины CoroTurn® 107 для точения
- Инструмент для наружной обработки
- Резцовые головки CoroTurn® 107 для точения
- Пластины
- Пластины T-Max® P для точения
- Инструмент для наружной обработки
- Резцовые головки T-Max® P для точения
- Пластины
- Пластины T-Max® для точения
- ОТРЕЗКА И ОБРАБОТКА КАНАВОК
- Пластины
- Пластины CoroCut® 1-2 для профильной обработки
- НАРЕЗАНИЕ РЕЗЬБЫ МЕТЧИКАМИ
- Метчики
- Метчики CoroTap™ 200 со спиральной подточкой
- Метчики CoroTap™ 300 со спиральными стружечными канавками
- ОБЩАЯ ИНФОРМАЦИЯ
- ISO 13399
- Тип подвода СОЖ
- Информация по безопасности
- Концепция Coromant по утилизации отходов
| ULDR | 3.0 |
| FHA | 48° |
| SUBSTRATE | HSS-E-PM |
| COATING | PVD TIALN |
B
| P | Размеры | , мм, | дюйм | |||||||||||
| TDZ | TPI | LU | CZCMS | THCHT | TCTR | Код заказа | P1PM | DCONMS | TD | LF | THL | NOF | PHD | BSG |
| UNC2-56 | 56.00 | 12.00 | .141 x .110 | C | 3B | T300-PM100AE-2-56 | ★ | 3.6 | 2.18 | 45.0 | 4.0 | 3 | 1.9 | DIN/ANSI |
| .472 | .141 | .086 | 1.772 | .157 | .073 | |||||||||
| UNC4-40 | 40.00 | 17.00 | .141 x .110 | C | 2BX | T300-PM100AE-4-40 | ★ | 3.6 | 2.85 | 56.0 | 6.5 | 3 | 2.4 | DIN/ANSI |
| .669 | .141 | .112 | 2.205 | .256 | .093 | |||||||||
| UNC#5-40 | 40.00 | 18.00 | .141 x .110 | C | 2BX | T300-PM100AE-5-40 | ★ | 3.6 | 3.18 | 56.0 | 6.5 | 3 | 2.7 | DIN/ANSI |
| .709 | .141 | .125 | 2.205 | .256 | .104 | |||||||||
| UNC#6-32 | 32.00 | 21.00 | .141 x .110 | C | 2BX | T300-PM100AE-6-32 | ★ | 3.6 | 3.51 | 56.0 | 6.5 | 3 | 2.9 | DIN/ANSI |
| .827 | .141 | .138 | 2.205 | .256 | .112 | |||||||||
| UNC#8-32 | 32.00 | 21.00 | .168 x .131 | C | 3BX | T300-PM100AE-8-32 | ★ | 4.3 | 4.17 | 63.0 | 7.0 | 3 | 3.5 | DIN/ANSI |
| .827 | .168 | .164 | 2.480 | .276 | .138 | |||||||||
| UNC#10-24 | 24.00 | 27.50 | .194 x .152 | C | 3BX | T300-PM100AE-10-24 | ★ | 4.9 | 4.83 | 70.0 | 8.5 | 3 | 3.9 | DIN/ANSI |
| 1.083 | .194 | .190 | 2.756 | .335 | .154 | |||||||||
| UNC1/4-20 | 20.00 | 25.00 | .255 x .191 | C | 3BX | T300-PM100AE-1/4 | ★ | 6.5 | 6.35 | 80.0 | 10.0 | 3 | 5.1 | DIN/ANSI |
| .984 | .255 | .250 | 3.150 | .394 | .201 | |||||||||
| UNC5/16-18 | 18.00 | 33.50 | .318 x .238 | C | 3BX | T300-PM100AE-5/16 | ★ | 8.1 | 7.94 | 90.0 | 12.0 | 3 | 6.6 | DIN/ANSI |
| 1.319 | .318 | .313 | 3.543 | .472 | .260 | |||||||||
| UNC3/8-16 | 16.00 | 38.00 | .381 x .286 | C | 3BX | T300-PM100AE-3/8 | ★ | 9.7 | 9.53 | 100.0 | 16.0 | 3 | 8.0 | DIN/ANSI |
| 1.496 | .381 | .375 | 3.937 | .630 | .315 |
D
76
