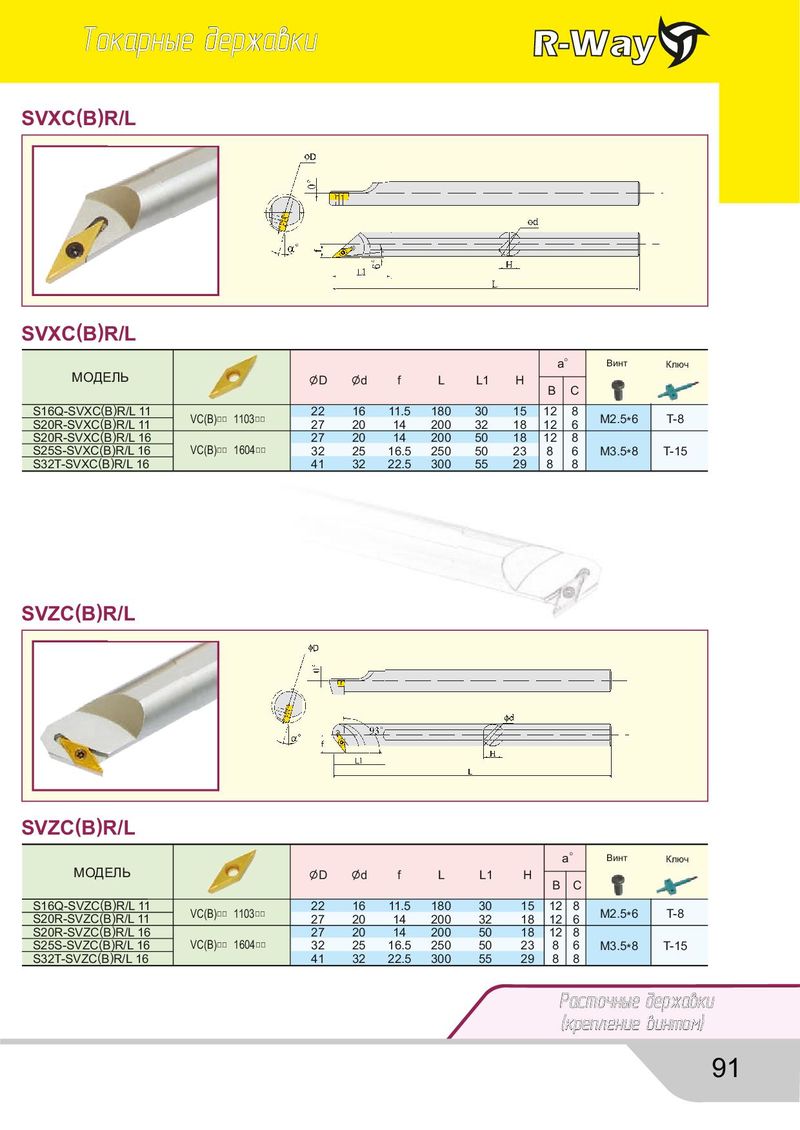

SVXC(B)R/L
SVXC(B)R/L
a Винт Ключ
| МОДЕЛЬ | D | d | f | L | L1 | H | |||||
| B C | |||||||||||
| S16Q-SVXC(B)R/L 11 | 22 | 16 | 11.5 | 180 | 30 | 15 | 12 | 8 | |||
| S20R-SVXC(B)R/L 11 | VC(B)□□ 1103□□ | 27 | 20 | 14 | 200 | 32 | 18 | 12 | 6 | M2.5*6 | T-8 |
| S20R-SVXC(B)R/L 16 | 27 | 20 | 14 | 200 | 50 | 18 | 12 | 8 | |||
| S25S-SVXC(B)R/L 16 | VC(B)□□ 1604□□ | 32 | 25 | 16.5 | 250 | 50 | 23 | 8 | 6 | M3.5*8 | T-15 |
| S32T-SVXC(B)R/L 16 | 41 | 32 | 22.5 | 300 | 55 | 29 | 8 | 8 |
SVZC(B)R/L
SVZC(B)R/L
a Винт Ключ
| МОДЕЛЬ | D | d | f | L | L1 | H | |||||
| B C | |||||||||||
| S16Q-SVZC(B)R/L 11 | 22 | 16 | 11.5 | 180 | 30 | 15 | 12 | 8 | |||
| S20R-SVZC(B)R/L 11 | VC(B)□□ 1103□□ | 27 | 20 | 14 | 200 | 32 | 18 | 12 | 6 | M2.5*6 | T-8 |
| S20R-SVZC(B)R/L 16 | 27 | 20 | 14 | 200 | 50 | 18 | 12 | 8 | |||
| S25S-SVZC(B)R/L 16 | VC(B)□□ 1604□□ | 32 | 25 | 16.5 | 250 | 50 | 23 | 8 | 6 | M3.5*8 | T-15 |
| S32T-SVZC(B)R/L 16 | 41 | 32 | 22.5 | 300 | 55 | 29 | 8 | 8 |
