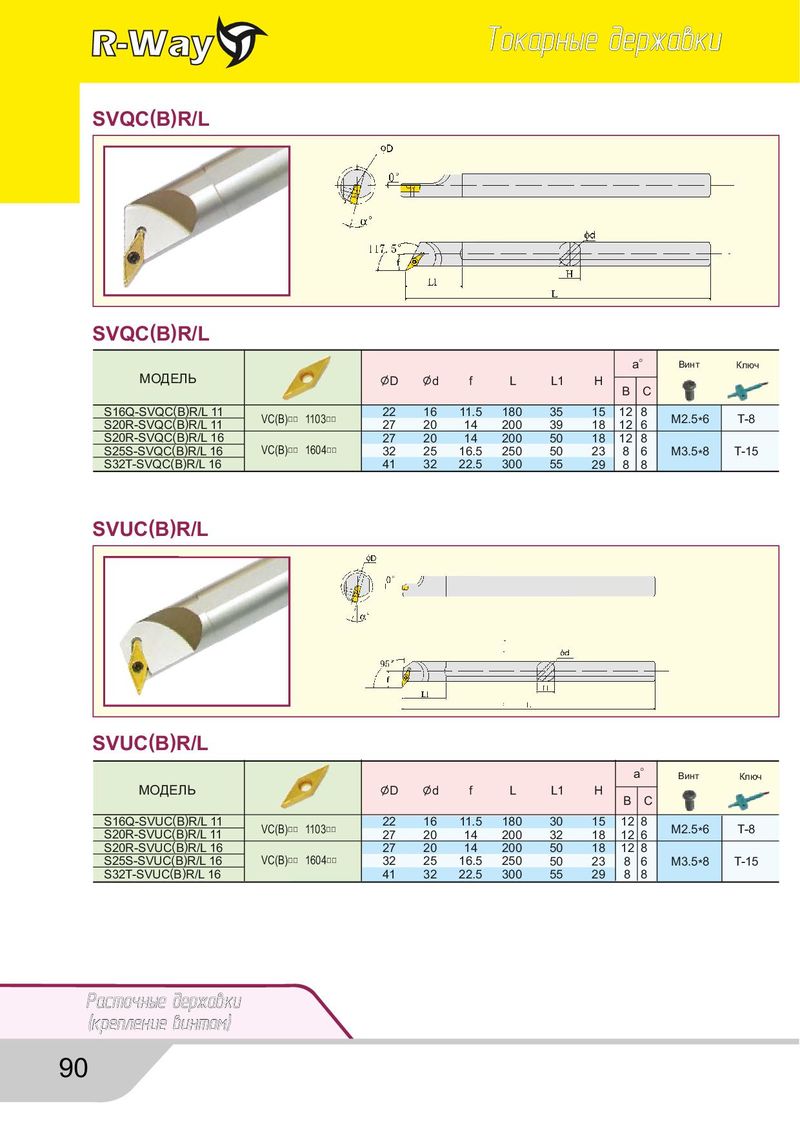

Каталог R-Way токарные державки - страница 90
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
SVQC(B)R/L
SVQC(B)R/L
| a`。` | Винт | Ключ | ||||||||
| МОДЕЛЬ | D | d | f | L | L1 | H | B C | |||
| S16Q-SVQC(B)R/L 11 | 22 | 16 | 11.5 | 180 | 35 | 15 | 12 8 | |||
| S20R-SVQC(B)R/L 11 | VC(B)□□1103□□ | 27 | 20 | 14 | 200 | 39 | 18 | 12 6 | M2.56 | T-8 |
| S20R-SVQC(B)R/L 16 | 27 | 20 | 14 | 200 | 50 | 18 | 12 8 | |||
| S25S-SVQC(B)R/L 16 | VC(B)□□1604□□ | 32 | 25 | 16.5 | 250 | 50 | 23 | 8 6 | M3.58 | T-15 |
| S32T-SVQC(B)R/L 16 | 41 | 32 | 22.5 | 300 | 55 | 29 | 8 8 |
SVUC(B)R/L
SVUC(B)R/L
| a`。` | Винт | Ключ | ||||||||
| МОДЕЛЬ | D | d | f | L | L1 | H | B C | |||
| S16Q-SVUC(B)R/L 11 | 22 | 16 | 11.5 | 180 | 30 | 15 | 12 8 | |||
| S20R-SVUC(B)R/L 11 | VC(B)□□1103□□ | 27 | 20 | 14 | 200 | 32 | 18 | 12 6 | M2.56 | T-8 |
| S20R-SVUC(B)R/L 16 | 27 | 20 | 14 | 200 | 50 | 18 | 12 8 | |||
| S25S-SVUC(B)R/L 16 | VC(B)□□1604□□ | 32 | 25 | 16.5 | 250 | 50 | 23 | 8 6 | M3.58 | T-15 |
| S32T-SVUC(B)R/L 16 | 41 | 32 | 22.5 | 300 | 55 | 29 | 8 8 |
