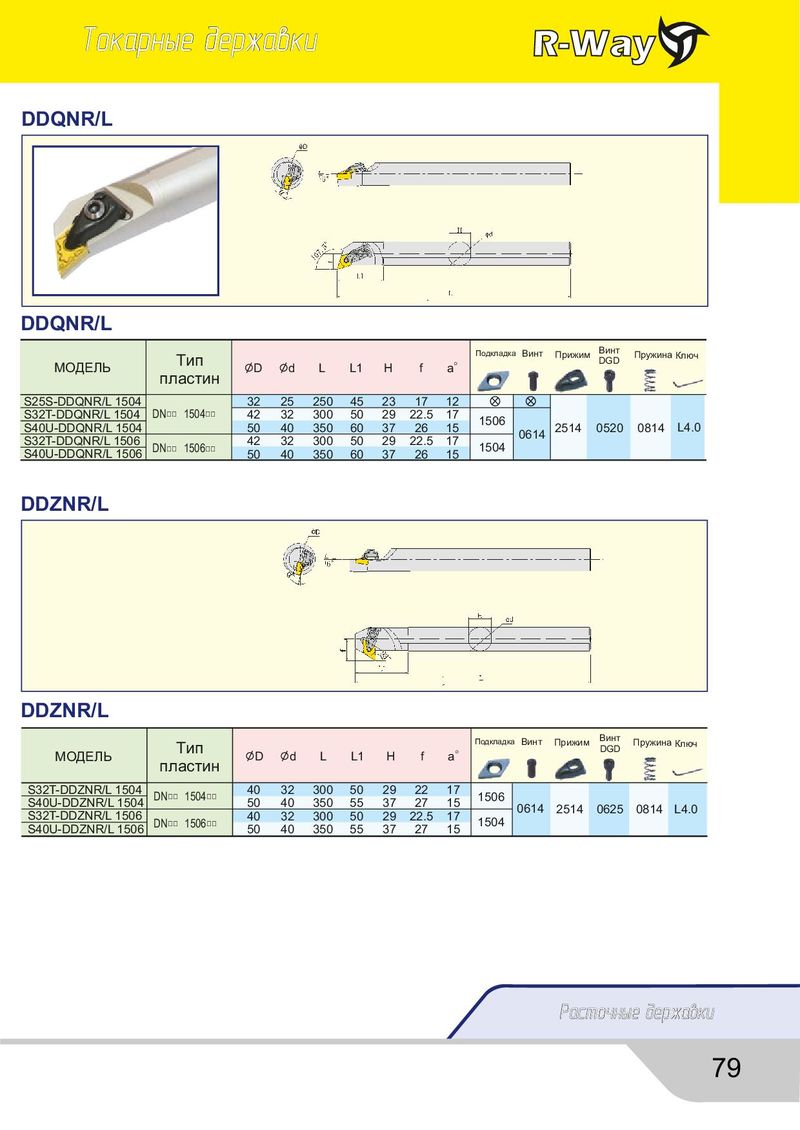

Каталог R-Way токарные державки - страница 79
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
DDQNR/L
DDQNR/L
| МОДЕЛЬ | Тип пластин | D | d | L | L1 | H | f | a`。` | Подкладка | Винт | Прижим | Винт DGD | Пружин | Ключ а |
| S25S-DDQNR/L 1504 | 32 | 25 | 250 | 45 | 23 | 17 | 12 | |||||||
| S32T-DDQNR/L 1504 | DN□□1504□□ | 42 | 32 | 300 | 50 | 29 | 22.5 | 17 | ||||||
| S40U-DDQNR/L 1504 | 50 | 40 | 350 | 60 | 37 | 26 | 15 | 1506 | 2514 | 0520 | 0814 | L4.0 | ||
| S32T-DDQNR/L 1506 | 42 | 32 | 300 | 50 | 29 | 22.5 | 17 | 0614 | ||||||
| S40U-DDQNR/L 1506 | DN□□1506□□ | 50 | 40 | 350 | 60 | 37 | 26 | 15 | 1504 |
DDZNR/L
DDZNR/L
| МОДЕЛЬ | Тип пластин | D | d | L | L1 | H | f | a`。` | Подкладка | Винт | Прижим | Винт DGD | Пружин | Ключ а |
| S32T-DDZNR/L 1504 | DN□□1504□□ | 40 | 32 | 300 | 50 | 29 | 22 | 17 | 1506 | |||||
| S40U-DDZNR/L 1504 | 50 | 40 | 350 | 55 | 37 | 27 | 15 | 0614 | 2514 | 0625 | 0814 | L40 | ||
| S32T-DDZNR/L 1506 | 40 | 32 | 300 | 50 | 29 | 22.5 | 17 | . | ||||||
| S40U-DDZNR/L 1506 | DN□□1506□□ | 50 | 40 | 350 | 55 | 37 | 27 | 15 | 1504 |
