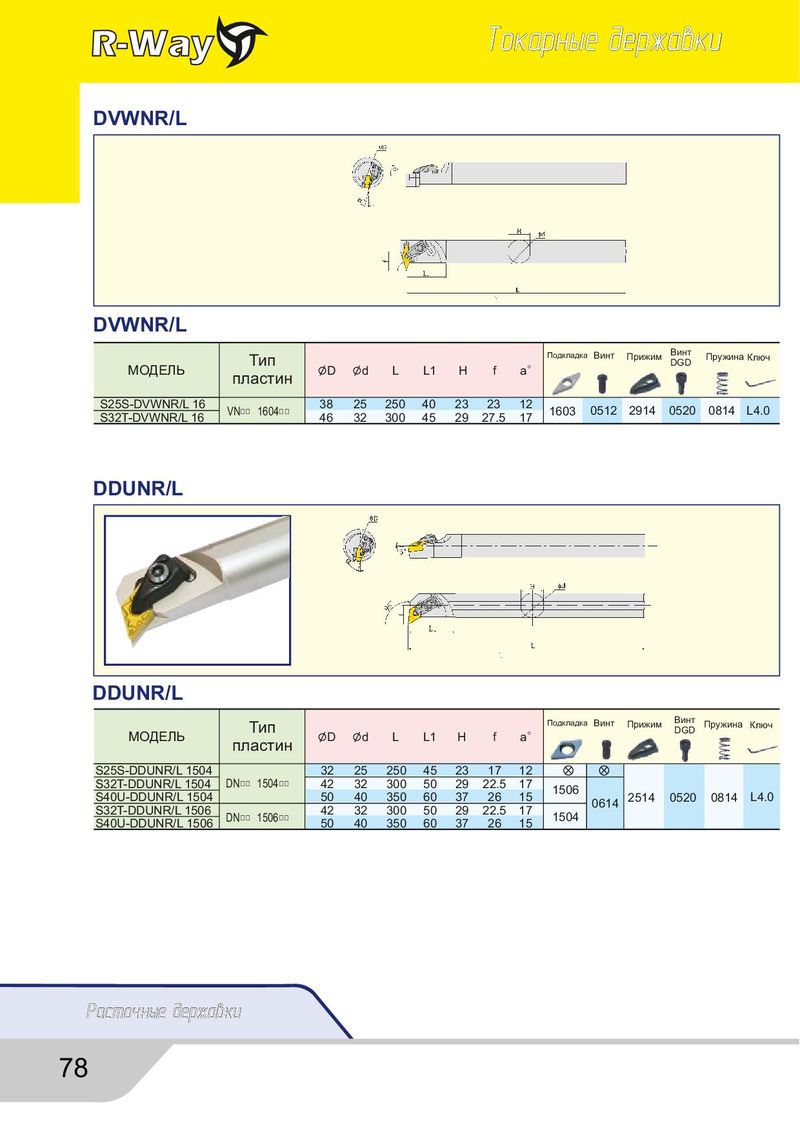

Каталог R-Way токарные державки - страница 78
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
DVWNR/L
DVWNR/L
Тип Подкладка Винт Прижим Винт Пружина Ключ
МОДЕЛЬ 。 DGD
| пластин | D | d | L | L1 | H | f | a | |||
| S25S-DVWNR/L 16 | 38 | 25 | 250 | 40 | 23 | 23 | 12 | |||
| S32T-DVWNR/L 16 | VN□□ 1604□□ | 46 | 32 | 300 | 45 | 29 | 27.5 | 17 | 1603 | 0512 2914 0520 0814 L4.0 |
DDUNR/L
DDUNR/L
| МОДЕЛЬ | Тип пластин | D | d | L | L1 | H | f | a`。` | Подкладка | Винт | Прижим | Винт DGD | Пружина | Ключ |
| S25S-DDUNR/L 1504 | 32 | 25 | 250 | 45 | 23 | 17 | 12 | |||||||
| S32T-DDUNR/L 1504 | DN□□1504□□ | 42 | 32 | 300 | 50 | 29 | 22.5 | 17 | 1506 | |||||
| S40U-DDUNR/L 1504 | 50 | 40 | 350 | 60 | 37 | 26 | 15 | 0614 | 2514 | 0520 | 0814 | L4.0 | ||
| S32T-DDUNR/L 1506 | 42 | 32 | 300 | 50 | 29 | 22.5 | 17 | |||||||
| S40U-DDUNR/L 1506 | DN□□1506□□ | 50 | 40 | 350 | 60 | 37 | 26 | 15 | 1504 |
