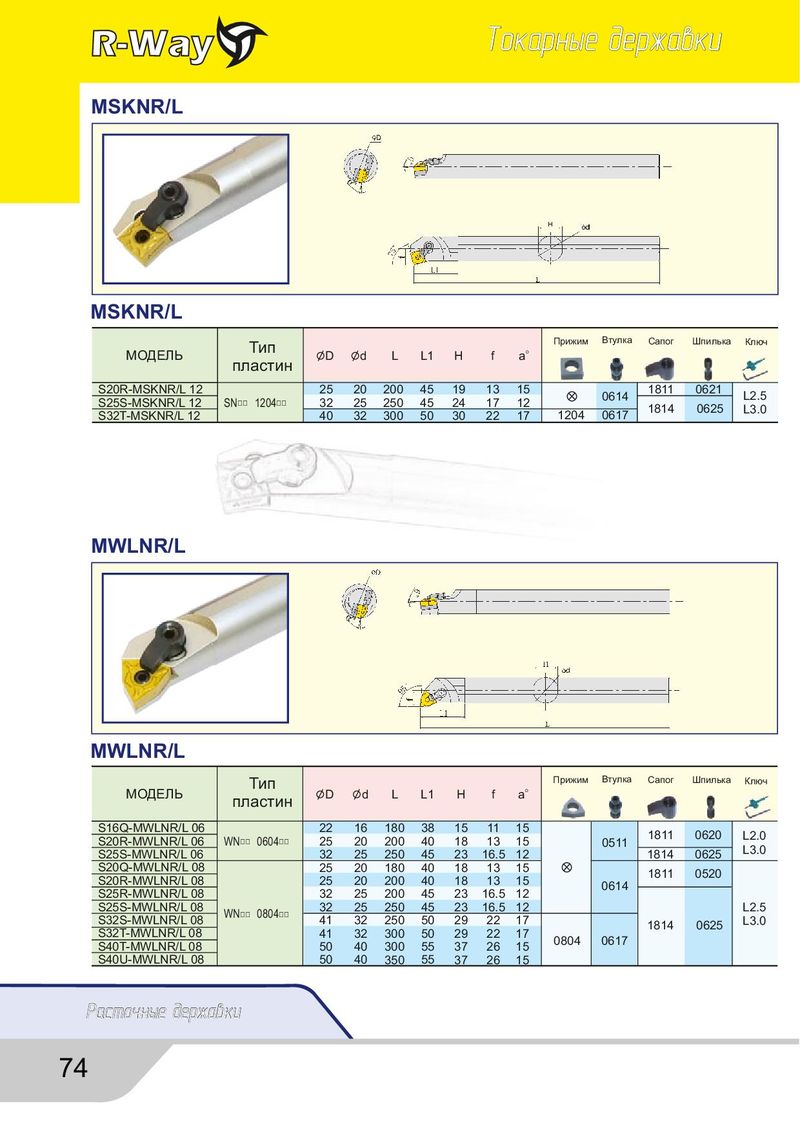

MSKNR/L
MSKNR/L
| Тип | Прижим | Втулка | Сапог | Шпилька | Ключ | ||
| МОДЕЛЬ | 。 |
| пластин | D | d | L | L1 | H | f | a | |||||||
| S20R-MSKNR/L 12 | 25 | 20 | 200 | 45 | 19 | 13 | 15 | 1811 | 0621 | L2.5 | ||||
| S25S-MSKNR/L 12 | SN | 0614 | ||||||||||||
| □□ 1204□□ | 32 | 25 | 250 | 45 | 24 | 17 | 12 | 1814 | 0625 | L3.0 | ||||
| S32T-MSKNR/L 12 | 40 | 32 | 300 | 50 | 30 | 22 | 17 | 1204 | 0617 |
MWLNR/L
MWLNR/L
| МОДЕЛЬ | Тип пластин | D | d | L | L1 | H | f | a`。` | Прижим | Втулка | Сапог | Шпилька | Ключ |
| S16Q-MWLNR/L 06 | 22 | 16 | 180 | 38 | 15 | 11 | 15 | ||||||
| S20R-MWLNR/L 06 | WN□□0604□□ | 25 | 20 | 200 | 40 | 18 | 13 | 15 | 0511 | 1811 | 0620 | L2.0 | |
| S25S-MWLNR/L 06 | 32 | 25 | 250 | 45 | 23 | 16.5 | 12 | 1814 | 0625 | L3.0 | |||
| S20Q-MWLNR/L 08 | 25 | 20 | 180 | 40 | 18 | 13 | 15 | 1811 | 0520 | ||||
| S20R-MWLNR/L 08 | 25 | 20 | 200 | 40 | 18 | 13 | 15 | 0614 | |||||
| S25R-MWLNR/L 08 | 32 | 25 | 200 | 45 | 23 | 16.5 | 12 | ||||||
| S25S-MWLNR/L 08 | 32 | 25 | 250 | 45 | 23 | 16.5 | 12 | L2.5 | |||||
| S32S-MWLNR/L 08 | WN□□0804□□ | 41 | 32 | 250 | 50 | 29 | 22 | 17 | 1814 | 0625 | L3.0 | ||
| S32T-MWLNR/L 08 | 41 | 32 | 300 | 50 | 29 | 22 | 17 | ||||||
| S40T-MWLNR/L 08 | 50 | 40 | 300 | 55 | 37 | 26 | 15 | 0804 | 0617 | ||||
| S40U-MWLNR/L 08 | 50 | 40 | 350 | 55 | 37 | 26 | 15 |
