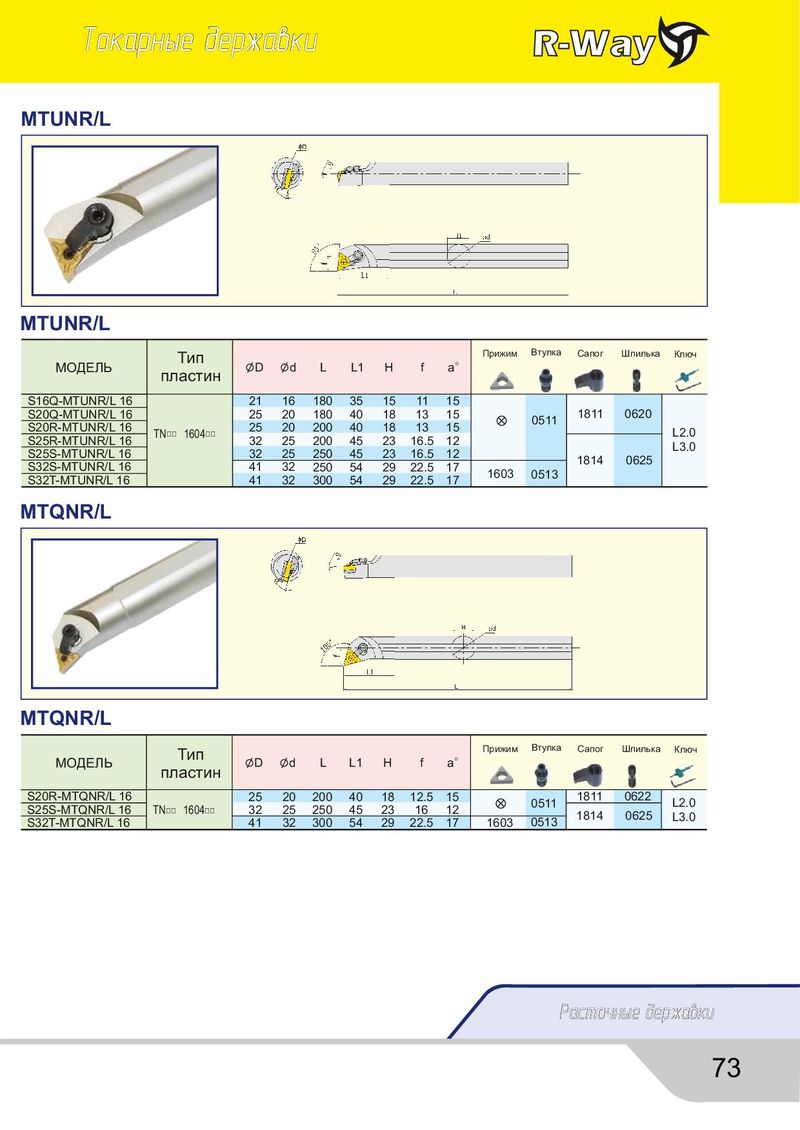

MTUNR/L
MTUNR/L
| Тип | Прижим | Втулка | Сапог | Шпилька | Ключ | ||||||||
| МОДЕЛЬ | пластин | D | d | L | L1 | H | f | a`。` | |||||
| S16Q-MTUNR/L 16 | 21 | 16 | 180 | 35 | 15 | 11 | 15 | ||||||
| S20Q-MTUNR/L 16 | 25 | 20 | 180 | 40 | 18 | 13 | 15 | 1811 | 0620 | ||||
| S20R-MTUNR/L 16 | 25 | 20 | 200 | 40 | 18 | 13 | 15 | 0511 | L20 | ||||
| S25R-MTUNR/L 16 | TN□□1604□□ | 32 | 25 | 200 | 45 | 23 | 16.5 | 12 | . L30 | ||||
| S25S-MTUNR/L 16 | 32 | 25 | 250 | 45 | 23 | 16.5 | 12 | . | |||||
| S32S-MTUNR/L 16 | 41 | 32 | 250 | 54 | 29 | 22.5 | 17 | 1814 | 0625 | ||||
| S32T-MTUNR/L 16 | 41 | 32 | 300 | 54 | 29 | 22.5 | 17 | 1603 | 0513 |
MTQNR/L
MTQNR/L
| Т | Прижим | Втулка | Сапог | Шпилька | Ключ | ||||||||
| МОДЕЛЬ | ип пластин | D | d | L | L1 | H | f | a`。` | |||||
| S20R-MTQNR/L 16 | 25 | 20 | 200 | 40 | 18 | 12.5 | 15 | 1811 | 0622 | L20 | |||
| S25S-MTQNR/L 16 | TN□□1604□□ | 32 | 25 | 250 | 45 | 23 | 16 | 12 | 0511 | 1814 | 0625 | . | |
| S32T-MTQNR/L 16 | 41 | 32 | 300 | 54 | 29 | 22.5 | 17 | 1603 | 0513 | L3.0 |
