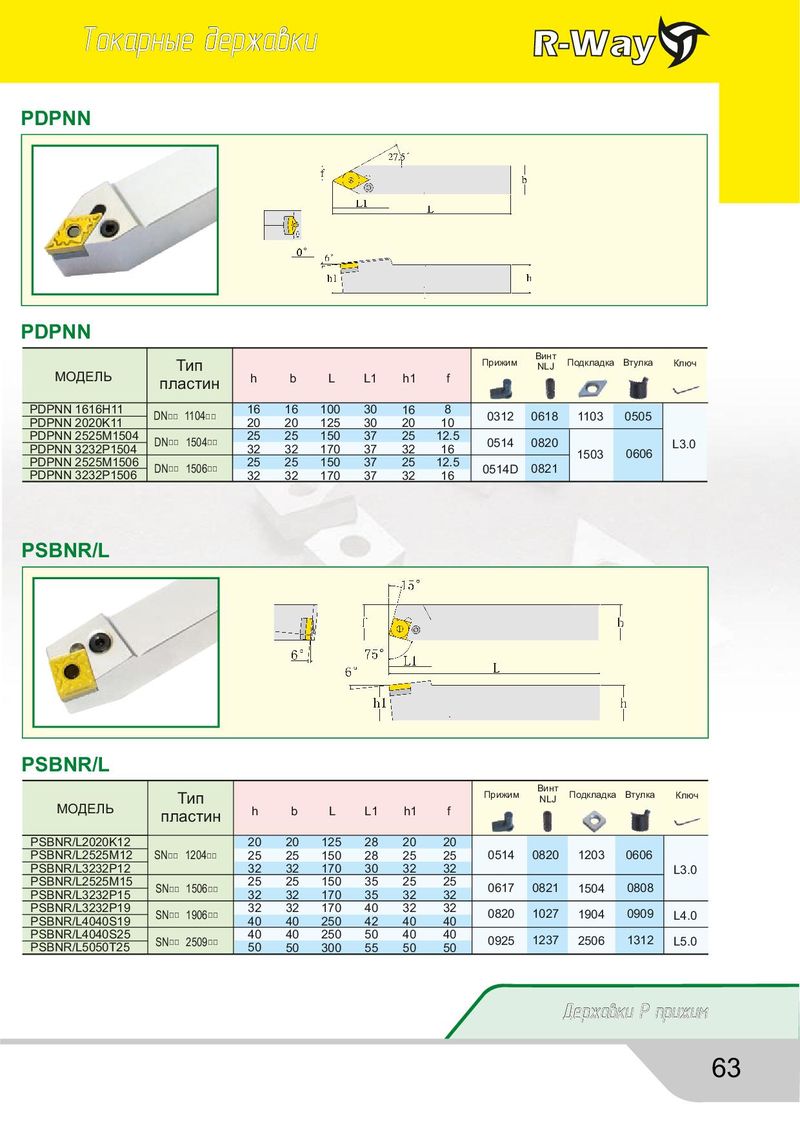

PDPNN
PDPNN
| МОДЕЛЬ | Тип пластин | h | b | L | L1 | h1 | f | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| PDPNN 1616H11 | 16 | 16 | 100 | 30 | 16 | 8 | ||||||
| PDPNN 2020K11 | DN□□1104□□ | 20 | 20 | 125 | 30 | 20 | 10 | 0312 | 0618 | 1103 | 0505 | |
| PDPNN 2525M1504 | 25 | 25 | 150 | 37 | 25 | 12.5 | ||||||
| PDPNN 3232P1504 | DN□□1504□□ | 32 | 32 | 170 | 37 | 32 | 16 | 0514 | 0820 | 1503 | 0606 | L3.0 |
| PDPNN 2525M1506 | DN106 | 25 | 25 | 150 | 37 | 25 | 12.5 | |||||
| PDPNN 3232P1506 | □□5□□ | 32 | 32 | 170 | 37 | 32 | 16 | 0514D | 0821 |
PSBNR/L
PSBNR/L
| МОДЕЛЬ | Тип пластин | h | b | L | L1 | h1 | f | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| PSBNR/L2020K12 | 20 | 20 | 125 | 28 | 20 | 20 | ||||||
| PSBNR/L2525M12 | SN□□1204□□ | 25 | 25 | 150 | 28 | 25 | 25 | 0514 | 0820 | 1203 | 0606 | |
| PSBNR/L3232P12 | 32 | 32 | 170 | 30 | 32 | 32 | L3.0 | |||||
| PSBNR/L2525M15 | 25 | 25 | 150 | 35 | 25 | 25 | ||||||
| PSBNR/L3232P15 | SN□□1506□□ | 32 | 32 | 170 | 35 | 32 | 32 | 0617 | 0821 | 1504 | 0808 | |
| PSBNR/L3232P19 | 32 | 32 | 170 | 40 | 32 | 32 | 0820 | 1027 | 1904 | 0909 | ||
| PSBNR/L4040S19 | SN□□1906□□ | 40 | 40 | 250 | 42 | 40 | 40 | L4.0 | ||||
| PSBNR/L4040S25 | 40 | 40 | 250 | 50 | 40 | 40 | ||||||
| PSBNR/L5050T25 | SN□□2509□□ | 50 | 50 | 300 | 55 | 50 | 50 | 0925 | 1237 | 2506 | 1312 | L5.0 |
