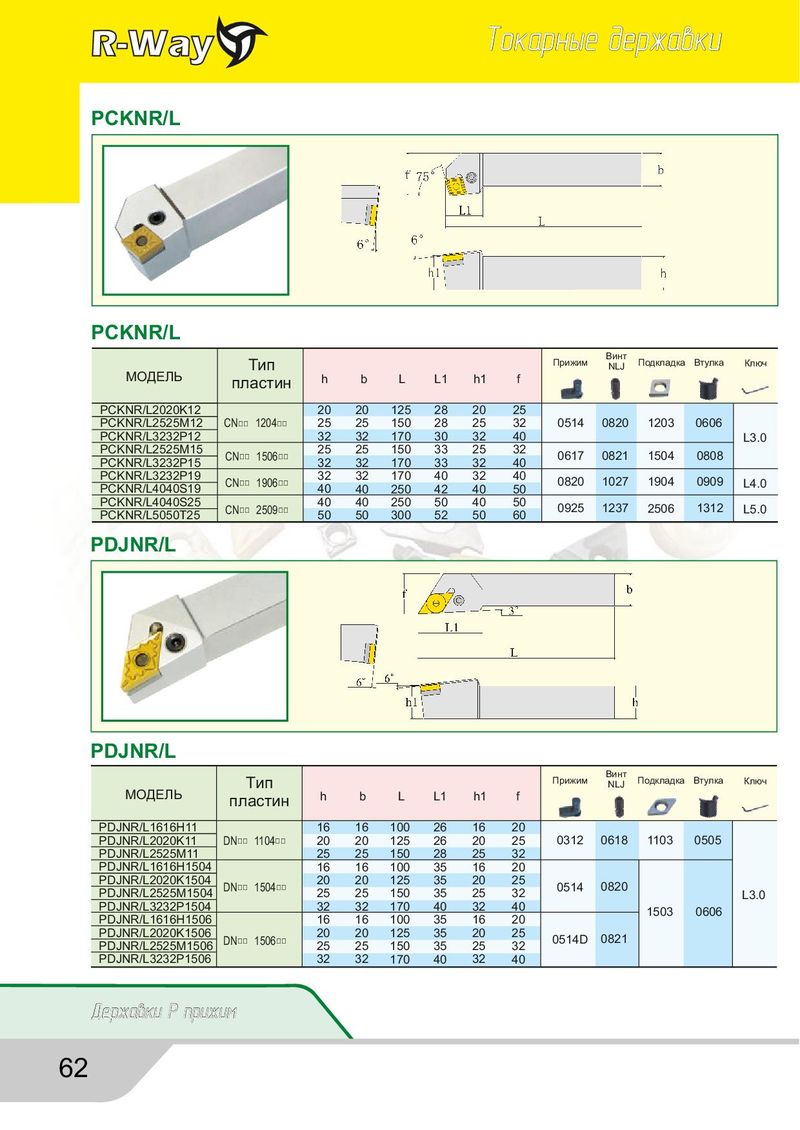

Каталог R-Way токарные державки - страница 62
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
PCKNR/L
PCKNR/L
| МОДЕЛЬ | Тип пластин | h | b | L | L1 | h1 | f | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| PCKNR/L2020K12 | 20 | 20 | 125 | 28 | 20 | 25 | ||||||
| PCKNR/L2525M12 | CN□□1204□□ | 25 | 25 | 150 | 28 | 25 | 32 | 0514 | 0820 | 1203 | 0606 | |
| PCKNR/L3232P12 | 32 | 32 | 170 | 30 | 32 | 40 | L3.0 | |||||
| PCKNR/L2525M15 | 25 | 25 | 150 | 33 | 25 | 32 | 21 | |||||
| PCKNR/L3232P15 | CN□□1506□□ | 32 | 32 | 170 | 33 | 32 | 40 | 0617 | 08 | 1504 | 0808 | |
| PCKNR/L3232P19 | 32 | 32 | 170 | 40 | 32 | 40 | 0820 | 1027 | 1904 | 0909 | ||
| PCKNR/L4040S19 | CN□□1906□□ | 40 | 40 | 250 | 42 | 40 | 50 | L4.0 | ||||
| PCKNR/L4040S25 | 40 | 40 | 250 | 50 | 40 | 50 | 0925 | 1237 | 2506 | 1312 | ||
| PCKNR/L5050T25 | CN□□2509□□ | 50 | 50 | 300 | 52 | 50 | 60 | L5.0 |
PDJNR/L
PDJNR/L
| МОДЕЛЬ | Тип пластин | h | b | L | L1 | h1 | f | Прижим | Винт NLJ | Подкладка | Втулка | Ключ |
| PDJNR/L1616H11 | 16 | 16 | 100 | 26 | 16 | 20 | ||||||
| PDJNR/L2020K11 | DN□□1104□□ | 20 | 20 | 125 | 26 | 20 | 25 | 0312 | 0618 | 1103 | 0505 | |
| PDJNR/L2525M11 | 25 | 25 | 150 | 28 | 25 | 32 | ||||||
| PDJNR/L1616H1504 | 16 | 16 | 100 | 35 | 16 | 20 | ||||||
| PDJNR/L2020K1504 | 20 | 20 | 125 | 35 | 20 | 25 | ||||||
| PDJNR/L2525M1504 | DN□□1504□□ | 25 | 25 | 150 | 35 | 25 | 32 | 0514 | 0820 | L3.0 | ||
| PDJNR/L3232P1504 | 32 | 32 | 170 | 40 | 32 | 40 | 1503 | 0606 | ||||
| PDJNR/L1616H1506 | 16 | 16 | 100 | 35 | 16 | 20 | ||||||
| PDJNR/L2020K1506 | 20 | 20 | 125 | 35 | 20 | 25 | ||||||
| PDJNR/L2525M1506 | DN□□1506□□ | 25 | 25 | 150 | 35 | 25 | 32 | 0514D | 0821 | |||
| PDJNR/L3232P1506 | 32 | 32 | 170 | 40 | 32 | 40 |
