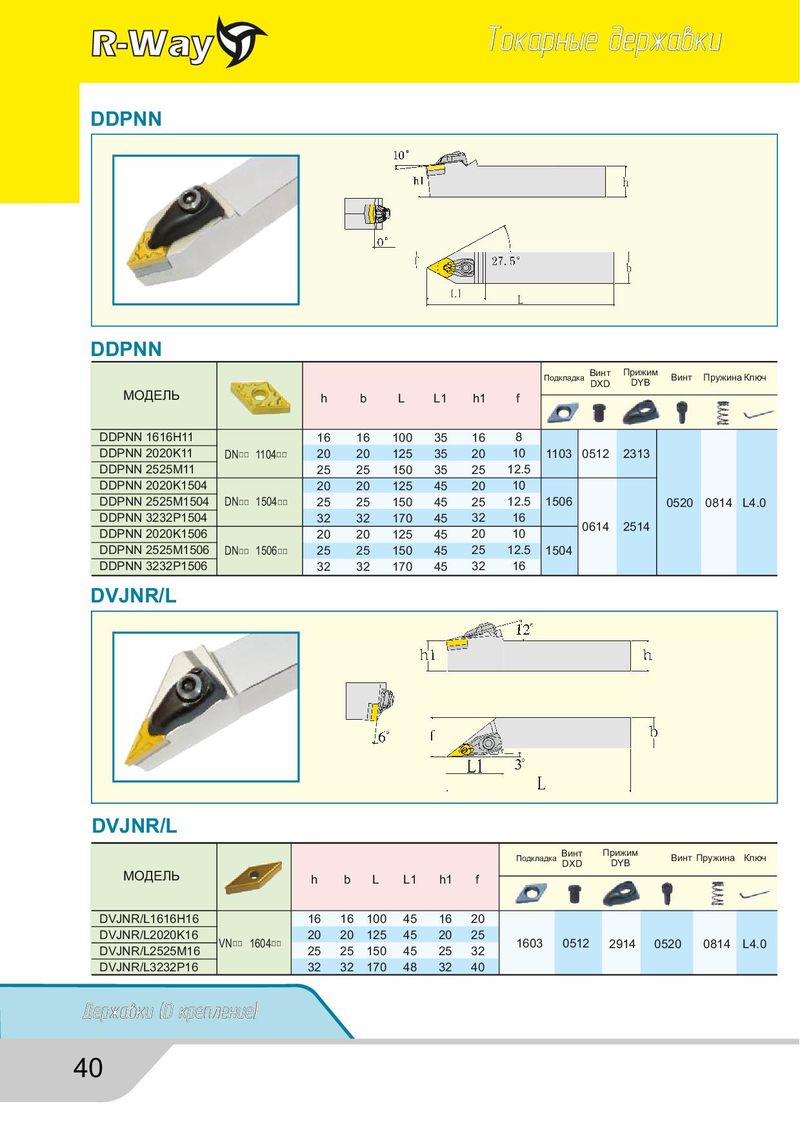

Каталог R-Way токарные державки - страница 40
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
DDPNN
DDPNN
| МОДЕЛЬ | h | b | L | L1 | h1 | f | Подкладк | а Винт DXD | Прижим DYB | Винт | Пружин | а Ключ | ||
| DDPNN 1616H11 | 16 | 16 | 100 | 35 | 16 | 8 | ||||||||
| DDPNN 2020K11 | DN□□ | 1104□□ | 20 | 20 | 125 | 35 | 20 | 10 | 1103 | 0512 | 2313 | |||
| DDPNN 2525M11 | 25 | 25 | 150 | 35 | 25 | 12.5 | ||||||||
| DDPNN 2020K1504 | 20 | 20 | 125 | 45 | 20 | 10 | ||||||||
| DDPNN 2525M1504 | DN□□ | 1504□□ | 25 | 25 | 150 | 45 | 25 | 12.5 | 1506 | 0520 | 0814 | L4.0 | ||
| DDPNN 3232P1504 | 32 | 32 | 170 | 45 | 32 | 16 | ||||||||
| DDPNN 2020K1506 | 20 | 20 | 125 | 45 | 20 | 10 | 0614 | 2514 | ||||||
| DDPNN 2525M1506 | DN□□ | 1506□□ | 25 | 25 | 150 | 45 | 25 | 12.5 | 1504 | |||||
| DDPNN 3232P1506 | 32 | 32 | 170 | 45 | 32 | 16 |
DVJNR/L
DVJNR/L
| МОДЕЛЬ | h | b | L | L1 | h1 | f | Подкладка | Винт DXD | Прижим DYB | Винт | Пружина | Ключ | |
| DVJNR/L1616H16 | 16 | 16 | 100 | 45 | 16 | 20 | |||||||
| DVJNR/L2020K16 | 20 | 20 | 125 | 45 | 20 | 25 | |||||||
| DVJNR/L2525M16 | VN□□1604□□ | 25 | 25 | 150 | 45 | 25 | 32 | 1603 | 0512 | 2914 | 0520 | 0814 | L4.0 |
| DVJNR/L3232P16 | 32 | 32 | 170 | 48 | 32 | 40 |
