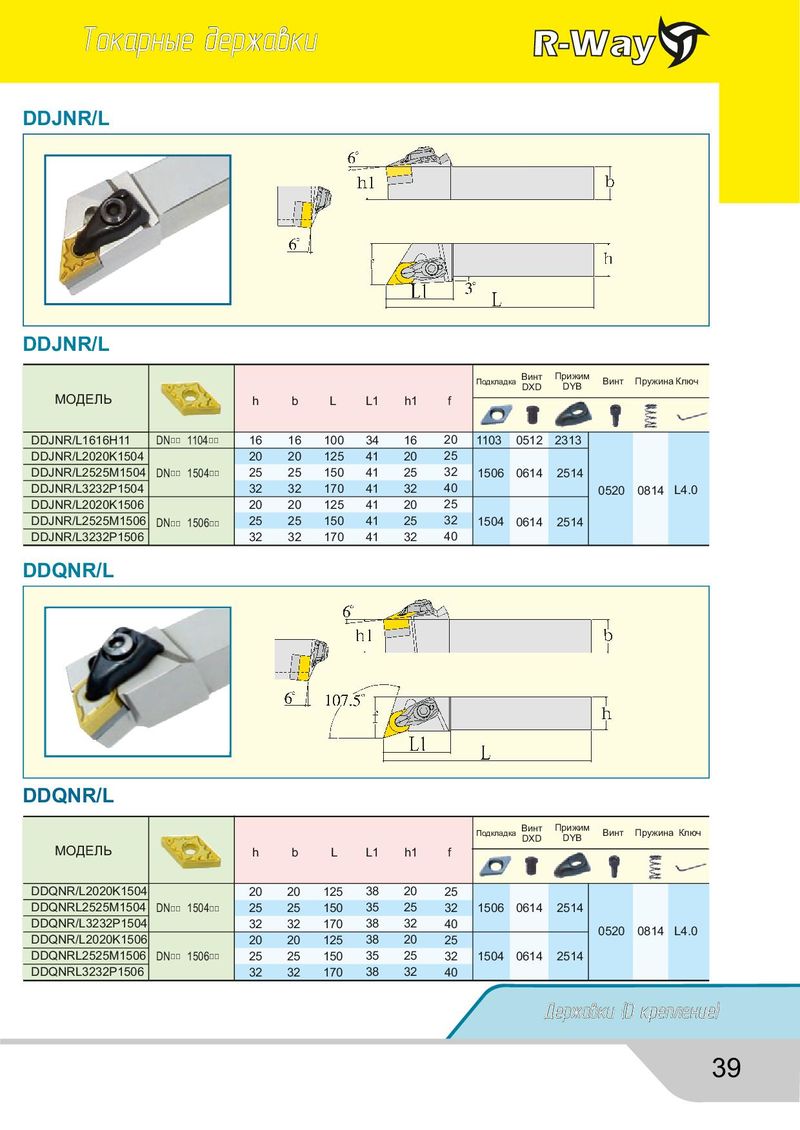

DDJNR/L
DDJNR/L
| МОДЕЛЬ | h | b | L | L1 | h1 | f | Подкладк | а Винт DXD | Прижим DYB | Винт | Пружин | а Ключ | |
| DDJNR/L1616H11 | DN□□1104□□ | 16 | 16 | 100 | 34 | 16 | 20 | 1103 | 0512 | 2313 | |||
| DDJNR/L2020K1504 | 20 | 20 | 125 | 41 | 20 | 25 | |||||||
| DDJNR/L2525M1504 | DN□□1504□□ | 25 | 25 | 150 | 41 | 25 | 32 | 1506 | 0614 | 2514 | |||
| DDJNR/L3232P1504 | 32 | 32 | 170 | 41 | 32 | 40 | 0520 | 0814 | L4.0 | ||||
| DDJNR/L2020K1506 | 20 | 20 | 125 | 41 | 20 | 25 | |||||||
| DDJNR/L2525M1506 | DN□□1506□□ | 25 | 25 | 150 | 41 | 25 | 32 | 1504 | 0614 | 2514 | |||
| DDJNR/L3232P1506 | 32 | 32 | 170 | 41 | 32 | 40 |
DDQNR/L
DDQNR/L
| МОДЕЛЬ | h | b | L | L1 | h1 | f | Подкладк | а Винт DXD | Прижим DYB | Винт | Пружин | а Ключ | |
| DDQNR/L2020K1504 | 20 | 20 | 125 | 38 | 20 | 25 | |||||||
| DDQNRL2525M1504 | DN□□1504□□ | 25 | 25 | 150 | 35 | 25 | 32 | 1506 | 0614 | 2514 | |||
| DDQNR/L3232P1504 | 32 | 32 | 170 | 38 | 32 | 40 | L40 | ||||||
| DDQNR/L2020K1506 | 20 | 20 | 125 | 38 | 20 | 25 | 0520 | 0814 | . | ||||
| DDQNRL2525M1506 | DN□□1506□□ | 25 | 25 | 150 | 35 | 25 | 32 | 1504 | 0614 | 2514 | |||
| DDQNRL3232P1506 | 32 | 32 | 170 | 38 | 32 | 40 |
