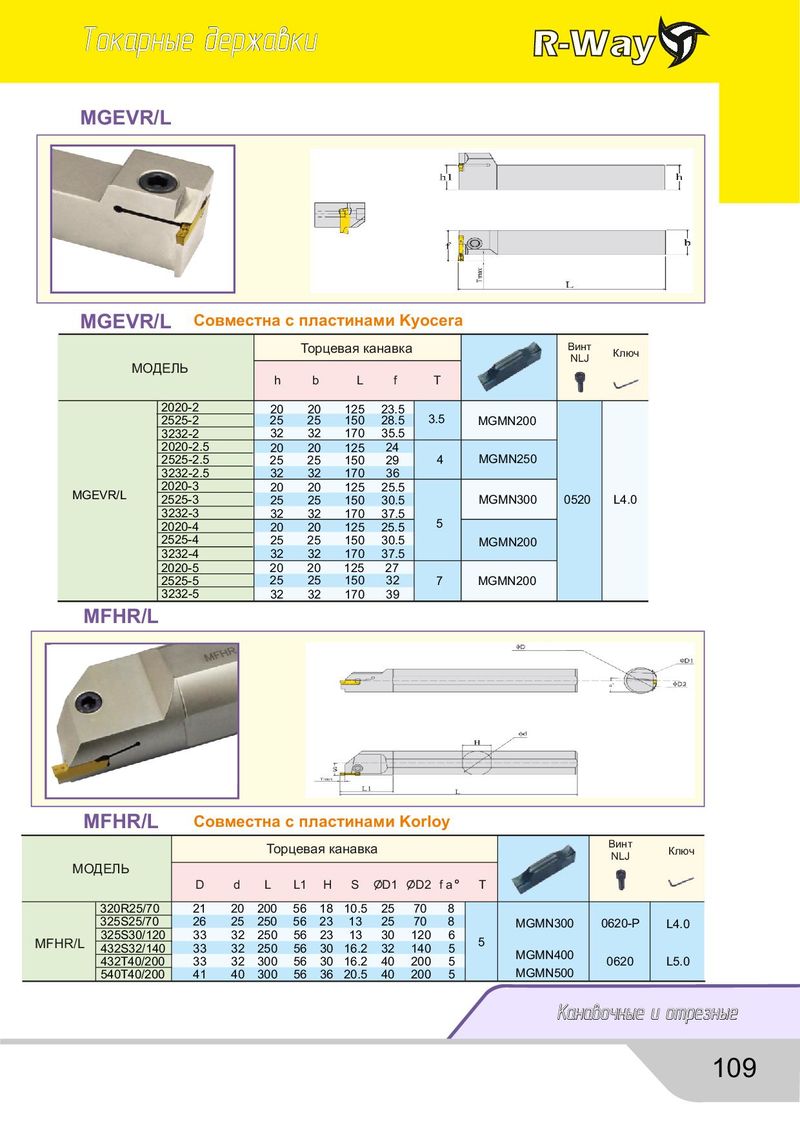

Каталог R-Way токарные державки - страница 109
Навигация
Общий каталог RightWay
Каталог R-Way инструмент из быстрорежущей стали
Каталог R-Way корпусные фрезы
Каталог R-Way бор фрезы
Каталог R-Way свёрла и буры
MGEVR/L
MGEVR/L Совместна с пластинами Kyocera
Торцевая канавка Винт NLJ Ключ
МОДЕЛЬ
| h | b | L f | T | |||
| 2020-2 | 20 | 20 | 125 | 23.5 | ||
| 2525-2 | 25 | 25 | 150 | 28.5 | 3.5 | MGMN200 |
| 3232-2 | 32 | 32 | 170 | 35.5 | ||
| 2020-2.5 | 20 | 20 | 125 | 24 | ||
| 2525-2.5 | 25 | 25 | 150 | 29 | 4 | MGMN250 |
| 3232-2.5 | 32 | 32 | 170 | 36 | ||
| 2020-3 | 20 | 20 | 125 | 25.5 | ||
| MGEVR/L 2525-3 | 25 | 25 | 150 | 30.5 | L4.0 0520 MGMN300 | |
| 3232-3 | 32 | 32 | 170 | 37.5 | ||
| 2020-4 | 20 | 20 | 125 | 25.5 | 5 | |
| 2525-4 | 25 | 25 | 150 | 30.5 | MGMN200 | |
| 3232-4 | 32 | 32 | 170 | 37.5 | ||
| 2020-5 | 20 | 20 | 125 | 27 | ||
| 2525-5 | 25 | 25 | 150 | 32 | 7 | MGMN200 |
| 3232-5 | 32 | 32 | 170 | 39 |
MFHR/L
MFHR/L Совместна с пластинами Korloy
Торцевая канавка Винт NLJ Ключ
МОДЕЛЬ
| D | d | L | L1 | H | S | D1 | D2 | f a | T | ||||
| 320R25/70 | 21 | 20 | 200 | 56 | 18 | 10.5 | 25 | 70 | 8 | ||||
| 325S25/70 | 26 | 25 | 250 | 56 | 23 | 13 | 25 | 70 | 8 | MGMN300 | 0620-P | L4.0 | |
| MFHR/L 325S30/120 | 33 | 32 | 250 | 56 | 23 | 13 | 30 | 120 | 6 | 5 | |||
| 432S32/140 | 33 | 32 | 250 | 56 | 30 | 16.2 | 32 | 140 | 5 | MGMN400 | |||
| 432T40/200 | 33 | 32 | 300 | 56 | 30 | 16.2 | 40 | 200 | 5 | 0620 | L5.0 | ||
| 540T40/200 | 41 | 40 | 300 | 56 | 36 | 20.5 | 40 | 200 | 5 | MGMN500 |
