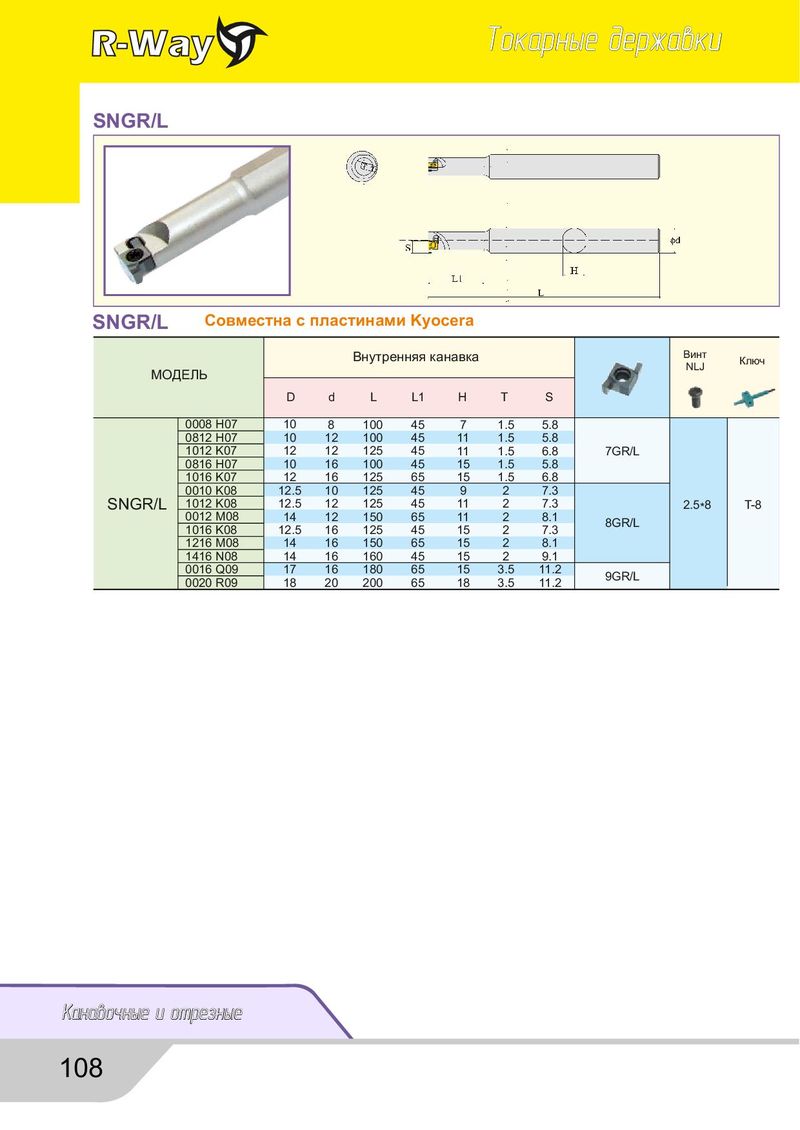

SNGR/L
SNGR/L Совместна с пластинами Kyocera
| МО | Д | ЕЛЬ | Внутре | нняя к | анавка | Винт NLJ | Ключ | |||||
| D | d | L | L1 | H | T | S | ||||||
| 0008 H07 | 10 | 8 | 100 | 45 | 7 | 1.5 | 5.8 | |||||
| 0812 H07 | 10 | 12 | 100 | 45 | 11 | 1.5 | 5.8 | |||||
| 1012 K07 | 12 | 12 | 125 | 45 | 11 | 1.5 | 6.8 | 7GR/L | ||||
| 0816 H07 | 10 | 16 | 100 | 45 | 15 | 1.5 | 5.8 | |||||
| 1016 K07 | 12 | 16 | 125 | 65 | 15 | 1.5 | 6.8 | |||||
| 0010 K08 | 12.5 | 10 | 125 | 45 | 9 | 2 | 7.3 | |||||
| SNGR/L | 1012 K08 | 12.5 | 12 | 125 | 45 | 11 | 2 | 7.3 | 2.58 | T-8 | ||
| 0012 M08 | 14 | 12 | 150 | 65 | 11 | 2 | 8.1 | 8GR/L | ||||
| 1016 K08 | 12.5 | 16 | 125 | 45 | 15 | 2 | 7.3 | |||||
| 1216 M08 | 14 | 16 | 150 | 65 | 15 | 2 | 8.1 | |||||
| 1416 N08 | 14 | 16 | 160 | 45 | 15 | 2 | 9.1 | |||||
| 0016 Q09 | 17 | 16 | 180 | 65 | 15 | 3.5 | 11.2 | 9GR/L | ||||
| 0020 R09 | 18 | 20 | 200 | 65 | 18 | 3.5 | 11.2 |
