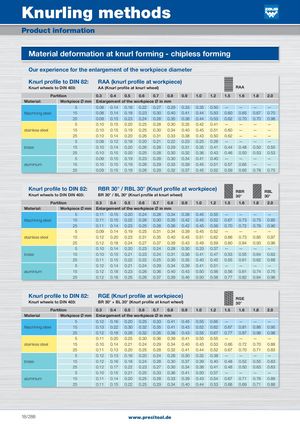

Material deformation at knurl forming - chipless forming

Our experience for the enlargement of the workpiece diameter

Knurl prof Knurl wheels	ile to DIN 82: to DIN 403:	RA AA (	A (knu Knurl pr	rl pro ofile at	file a knurl w	t wor heel)	kpiec	e)				RAA
Pa	rtition	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.6	1.8	2.0
Material:	WorkpieceXmm	Enlar	gement	of the	workpie	ceXin	mm
	5	0.08	0.14	0.18	0.22	0.27	0.29	0.33	0.35	0.50	—	—	—	—
Machining steel	15	0.08	0.14	0.18	0.23	0.30	0.40	0.41	0.44	0.50	0.60	0.65	0.67	0.70
	25	0.08	0.15	0.23	0.24	0.28	0.35	0.38	0.44	0.53	0.62	0.70	0.70	0.98
	5	0.10	0.15	0.20	0.25	0.28	0.30	0.35	0.42	0.41	—	—	—	—
stainless steel	15	0.10	0.15	0.19	0.25	0.30	0.34	0.40	0.45	0.51	0.60	—	—	—
	25	0.10	0.14	0.20	0.26	0.31	0.33	0.38	0.43	0.50	0.62	—	—	—
	5	0.08	0.12	0.18	0.20	0.21	0.22	0.23	0.25	0.28	—	—	—	—
brass	15	0.10	0.14	0.20	0.26	0.28	0.29	0.31	0.35	0.41	0.44	0.48	0.50	0.55
	25	0.10	0.15	0.20	0.25	0.28	0.30	0.32	0.36	0.43	0.46	0.50	0.53	0.53
	5	0.09	0.15	0.19	0.23	0.28	0.30	0.34	0.41	0.40	—	—	—	—
aluminium	15	0.10	0.15	0.19	0.26	0.29	0.33	0.39	0.45	0.51	0.57	0.65	—	—
	25	0.09	0.15	0.19	0.26	0.29	0.32	0.37	0.45	0.52	0.59	0.65	0.78	0.75
Knurl prof Knurl wheels	ile to DIN 82: to DIN DIN 403:	RB BR 3	R 30° 0° / BL	/ RBL 30° (Kn	30° ( url profi	Knurl le at kn	profil url whe	eatw el)	orkpi	ece)		RBR 30°		RBL 30°
Pa	rtition	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.6	1.8	2.0
Material:	WorkpieceXmm	Enlar	gement	of the	workpie	ceXin	mm
	5	0.11	0.15	0.20	0.24	0.28	0.34	0.38	0.45	0.55	—	—	—	—
Machining steel	15	0.11	0.15	0.22	0.26	0.30	0.35	0.42	0.45	0.52	0.67	0.73	0.75	0.85
	25	0.11	0.14	0.23	0.25	0.28	0.36	0.42	0.45	0.56	0.70	0.72	0.78	0.90
	5	0.09	0.14	0.19	0.25	0.31	0.34	0.39	0.45	0.52	—	—	—	—
stainless steel	15	0.12	0.20	0.23	0.31	0.35	0.40	0.45	0.51	0.62	0.66	0.73	0.85	0.97
	25	0.12	0.18	0.24	0.27	0.37	0.39	0.43	0.49	0.59	0.80	0.84	0.93	0.96
	5	0.10	0.14	0.20	0.23	0.24	0.28	0.30	0.33	0.37	—	—	—	—
brass	15	0.10	0.15	0.21	0.23	0.24	0.31	0.36	0.41	0.47	0.53	0.55	0.64	0.63
	25	0.11	0.15	0.22	0.22	0.25	0.30	0.35	0.40	0.45	0.55	0.61	0.62	0.68
	5	0.12	0.14	0.21	0.24	0.29	0.34	0.39	0.41	0.51	—	—	—	—
aluminium	15	0.12	0.18	0.23	0.26	0.36	0.40	0.43	0.50	0.56	0.56	0.61	0.74	0.75
	25	0.12	0.16	0.25	0.26	0.37	0.39	0.46	0.50	0.58	0.77	0.82	0.84	0.96

Knurl prof Knurl wheels	ile to DIN 82: to DIN 403:	RG BR 3	E (Kn 0° + BL	url pr 30° (Kn	ofile a url prof	t wor ile at kn	kpiec url whe	e) el)				RGE 30°
Pa	rtition	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.2	1.5	1.6	1.8	2.0
Material	WorkpieceXmm	Enlar	gement	of the	workpie	ceXin	mm
	5	0.12	0.16	0.20	0.25	0.33	0.41	0.45	0.55	0.65	—	—	—	—
Machining steel	15	0.13	0.22	0.30	0.32	0.35	0.41	0.43	0.52	0.62	0.67	0.81	0.86	0.95
	25	0.12	0.18	0.28	0.32	0.35	0.38	0.43	0.55	0.67	0.77	0.87	0.98	0.98
	5	0.11	0.20	0.25	0.30	0.36	0.39	0.41	0.55	0.55	—	—	—	—
stainless steel	15	0.10	0.14	0.21	0.24	0.29	0.34	0.40	0.43	0.53	0.66	0.72	0.70	0.88
	25	0.11	0.13	0.20	0.25	0.28	0.32	0.41	0.44	0.52	0.67	0.70	0.71	0.83
	5	0.12	0.13	0.16	0.20	0.24	0.28	0.30	0.32	0.38	—	—	—	—
brass	15	0.12	0.16	0.18	0.24	0.28	0.30	0.37	0.39	0.40	0.48	0.52	0.55	0.63
	25	0.12	0.17	0.22	0.23	0.27	0.30	0.34	0.38	0.41	0.48	0.50	0.63	0.63
	5	0.10	0.15	0.21	0.25	0.33	0.36	0.41	0.50	0.57	—	—	—	—
aluminium	15	0.11	0.14	0.20	0.25	0.28	0.33	0.39	0.43	0.54	0.67	0.71	0.76	0.89
	25	0.11	0.15	0.22	0.25	0.29	0.34	0.40	0.44	0.53	0.68	0.69	0.71	0.88
