High-performance drill VHM HRC

H H

Cat. no. VHM Factory 4 × D

HRC standard 6535 HA

102630 < 65 coated 140° shank

vc = m/min. 102630 15-30 High-performance drill for hard machining

10

Design: - VHM micro grain 10-12 % Co - specific 4-facet point geometry - point angle 140° - helix angle 15° - special web thickness - taper normal - TiAIN coated

Use: Especially for hard machining in the range of 50-65 HRC, because the high helical pitch and the flute geometry offer great rigidity and stability. These qualities are combined with a special coating (extra polished hard material coating) with high wear resistance. d (m7) 1

102630 PRECITOOL, TiAlN, shank form HA, 4 × D

d		l	l	d		f d		l	l	d		f d		l	l	d	f
1	102630	1	2	2		1	102630	1	2	2		1	102630	1	2	2
mm		mm	mm	mm		mm/U mm		mm	mm	mm		mm/U mm		mm	mm	mm	mm/U
3,00		46	16	3	0�030 - 0�050	6,30		80	40	8	0�040 - 0�080	9,60		111	63	10	0�060 - 0�100
3,10		48	16	4	0�030 - 0�050	6,40		80	40	8	0�040 - 0�080	9,70		111	63	10	0�060 - 0�100
3,20		48	16	4	0�030 - 0�050	6,50		80	40	8	0�040 - 0�080	9,80		111	63	10	0�060 - 0�100
3,30		48	18	4	0�030 - 0�050	6,60		80	40	8	0�040 - 0�080	9,90		111	63	10	0�060 - 0�100
3,40		50	20	4	0�030 - 0�050	6,70		80	40	8	0�040 - 0�080	10,00		111	63	10	0�060 - 0�100
3,50		50	20	4	0�030 - 0�050	6,80		85	45	8	0�040 - 0�080	10,10		111	63	12	0�060 - 0�100
3,60		50	20	4	0�030 - 0�050	6,90		85	45	8	0�040 - 0�080	10,20		111	63	12	0�060 - 0�100
3,70		50	20	4	0�030 - 0�050	7,00		85	45	8	0�040 - 0�080	10,30		111	63	12	0�060 - 0�100
3,80		52	22	4	0�030 - 0�050	7,10		85	45	8	0�040 - 0�080	10,40		111	63	12	0�060 - 0�100
3,90		52	22	4	0�030 - 0�050	7,20		85	45	8	0�040 - 0�080	10,50		111	63	12	0�060 - 0�100
4,00		52	22	4	0�030 - 0�050	7,30		85	45	8	0�040 - 0�080	10,60		111	63	12	0�060 - 0�100
4,10		65	25	6	0�030 - 0�050	7,40		85	45	8	0�040 - 0�080	10,70		119	71	12	0�060 - 0�100
4,20		65	25	6	0�030 - 0�050	7,50		85	45	8	0�040 - 0�080	10,80		119	71	12	0�060 - 0�100
4,30		68	28	6	0�030 - 0�050	7,60		98	50	8	0�040 - 0�080	10,90		119	71	12	0�060 - 0�100
4,40		68	28	6	0�030 - 0�050	7,70		98	50	8	0�040 - 0�080	11,00		119	71	12	0�060 - 0�100
4,50		68	28	6	0�030 - 0�050	7,80		98	50	8	0�040 - 0�080	11,10		119	71	12	0�060 - 0�100
4,60		68	28	6	0�030 - 0�050	7,90		98	50	8	0�040 - 0�080	11,20		119	71	12	0�060 - 0�100
4,70		68	28	6	0�030 - 0�050	8,00		98	50	8	0�060 - 0�100	11,30		119	71	12	0�060 - 0�100
4,80		72	32	6	0�030 - 0�050	8,10		98	50	10	0�060 - 0�100	11,40		119	71	12	0�060 - 0�100
4,90		72	32	6	0�030 - 0�050	8,20		98	50	10	0�060 - 0�100	11,50		119	71	12	0�060 - 0�100
5,00		72	32	6	0�040 - 0�080	8,30		98	50	10	0�060 - 0�100	11,60		119	71	12	0�060 - 0�100
5,10		72	32	6	0�040 - 0�080	8,40		98	50	10	0�060 - 0�100	11,70		119	71	12	0�060 - 0�100
5,20		72	32	6	0�040 - 0�080	8,50		98	50	10	0�060 - 0�100	11,80		119	71	12	0�060 - 0�100
5,30		72	32	6	0�040 - 0�080	8,60		105	57	10	0�060 - 0�100	11,90		119	71	12	0�060 - 0�100
5,40		75	35	6	0�040 - 0�080	8,70		105	57	10	0�060 - 0�100	12,00		119	71	12	0�080 - 0�120
5,50		75	35	6	0�040 - 0�080	8,80		105	57	10	0�060 - 0�100	12,50		125	77	14	0�080 - 0�120
5,60		75	35	6	0�040 - 0�080	8,90		105	57	10	0�060 - 0�100	13,00		125	77	14	0�080 - 0�120
5,70		75	35	6	0�040 - 0�080	9,00		105	57	10	0�060 - 0�100	13,50		125	77	14	0�080 - 0�120
5,80		75	35	6	0�040 - 0�080	9,10		105	57	10	0�060 - 0�100	14,00		125	77	14	0�080 - 0�120
5,90		75	35	6	0�040 - 0�080	9,20		105	57	10	0�060 - 0�100	14,50		133	83	16	0�080 - 0�120
6,00		75	35	6	0�040 - 0�080	9,30		105	57	10	0�060 - 0�100	15,00		133	83	16	0�080 - 0�120
6,10		80	40	8	0�040 - 0�080	9,40		105	57	10	0�060 - 0�100	15,50		133	83	16	0�080 - 0�120
6,20		80	40	8	0�040 - 0�080	9,50		105	57	10	0�060 - 0�100	16,00		133	83	16	0�080 - 0�120

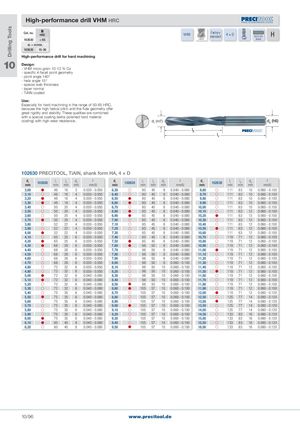

Общий каталог PRECITOOL - страница 101
