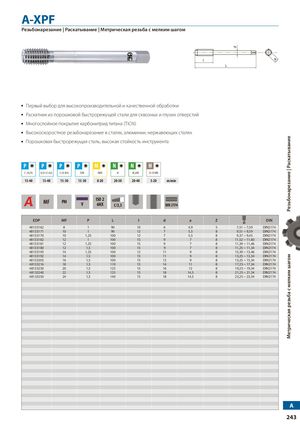

A-XPF

Резьбонарезание | Раскатывание | Метрическая резьба с мелким шагом

Первый выбор для высокопроизводительной и качественной обработки
Раскатник из порошковой быстрорежущей стали для сквозных и глухих отверстий
Многослойное покрытие карбонитрид титана (TiCN)
Высокоскоростное резьбонарезание в сталях, алюминии, нержавеющих сталях
Порошковая быстрорежущая сталь, высокая стойкость инструмента

P C <0,2%	P 0,25<C<0,4	P C>0.45%	P SCM	M INOX	N Al	N AC,ADC	H 25-35 HRC
15-40	15-40	15-30	15-30	8-20	20-50	20-40	5-20

m/min; MF / PM / V / ISO 2 6HX / C/2,5 / DIN 2174

EDP	MF	P	L	l	d	a	Z	Ø	DIN
48133162	8	1	90	10	6	4,9	5	7,51 ~ 7,59	DIN2174
48133171	10	1	90	12	7	5,5	8	9,51 ~ 9,59	DIN2174
48133170	10	1,25	100	12	7	5,5	8	9,37 ~ 9,45	DIN2174
48133182	12	1	100	15	9	7	8	11,52 ~ 11,60	DIN2174
48133181	12	1,25	100	15	9	7	8	11,39 ~ 11,46	DIN2174
48133180	12	1,5	100	15	9	7	8	11,25 ~ 11,34	DIN2174
48133193	14	1,25	100	12	11	9	8	13,39 ~ 13,46	DIN2174
48133192	14	1,5	100	15	11	9	8	13,25 ~ 13,34	DIN2174
48133203	16	1,5	100	15	12	9	8	15,25 ~ 15,34	DIN2174
48133216	18	1,5	110	15	14	11	8	17,25 ~ 17,34	DIN2174
48133230	20	1,5	125	15	16	12	8	19,25 ~ 19,34	DIN2174
48133240	22	1,5	125	15	18	14,5	8	21,25 ~ 21,34	DIN2174
48133250	24	1,5	140	15	18	14,5	8	23,25 ~ 23,34	DIN2174
