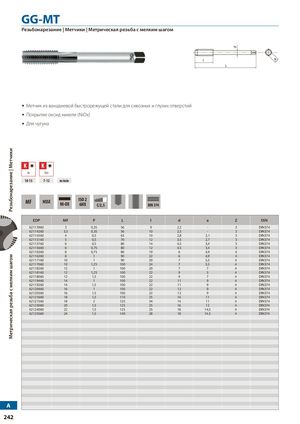

GG-MT
Резьбонарезание | Метчики | Метрическая резьба с мелким шагом
- Метчик из ванадиевой быстрорежущей стали для сквозных и глухих отверстий
- Покрытие оксид никеля (NiOx)
- Для чугуна
Рекомендуемые материалы и скорости резания
| Группа | Материал | Скорость резания, м/мин |
|---|---|---|
| K | Серый чугун GG | 10-15 |
| K | Ковкий чугун GGG | 7-12 |
Параметры исполнения: MF, HSSE, покрытие NiOx, класс допуска ISO 2, форма 6HX, фаска C/2,5, стандарт DIN 374.
Технические характеристики
| Артикул (EDP) | Диаметр резьбы (MF) | Шаг резьбы (P) | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|
| 62113960 | 3 | 0,35 | 56 | 9 | 2,2 | - | 3 | DIN374 |
| 62114260 | 3,5 | 0,35 | 56 | 10 | 2,5 | - | 3 | DIN374 |
| 62114560 | 4 | 0,5 | 63 | 10 | 2,8 | 2,1 | 3 | DIN374 |
| 62115160 | 5 | 0,5 | 70 | 12 | 3,5 | 2,7 | 3 | DIN374 |
| 62115760 | 6 | 0,5 | 80 | 14 | 4,5 | 3,4 | 3 | DIN374 |
| 62115660 | 6 | 0,75 | 80 | 12 | 4,5 | 3,4 | 3 | DIN374 |
| 62116360 | 8 | 0,75 | 80 | 19 | 6 | 4,9 | 4 | DIN374 |
| 62116260 | 8 | 1 | 90 | 22 | 6 | 4,9 | 4 | DIN374 |
| 62117160 | 10 | 1 | 90 | 20 | 7 | 5,5 | 4 | DIN374 |
| 62117060 | 10 | 1,25 | 100 | 24 | 7 | 5,5 | 4 | DIN374 |
| 62118260 | 12 | 1 | 100 | 20 | 7 | 7 | 4 | DIN374 |
| 62118160 | 12 | 1,25 | 100 | 22 | 9 | 5 | 4 | DIN374 |
| 62118060 | 12 | 1,5 | 100 | 22 | 9 | 7 | 4 | DIN374 |
| 62119460 | 14 | 1 | 100 | 22 | 11 | 9 | 4 | DIN374 |
| 62119260 | 14 | 1,5 | 100 | 22 | 11 | 9 | 4 | DIN374 |
| 62120460 | 16 | 1 | 100 | 22 | 12 | 9 | 4 | DIN374 |
| 62120360 | 16 | 1,5 | 100 | 22 | 12 | 9 | 4 | DIN374 |
| 62121660 | 18 | 1,5 | 110 | 25 | 14 | 11 | 4 | DIN374 |
| 62121560 | 18 | 2 | 125 | 34 | 14 | 11 | 4 | DIN374 |
| 62123060 | 20 | 1,5 | 125 | 25 | 16 | 12 | 4 | DIN374 |
| 62124060 | 22 | 1,5 | 125 | 25 | 18 | 14,5 | 4 | DIN374 |
| 62125060 | 24 | 1,5 | 140 | 28 | 18 | 14,5 | 4 | DIN374 |
