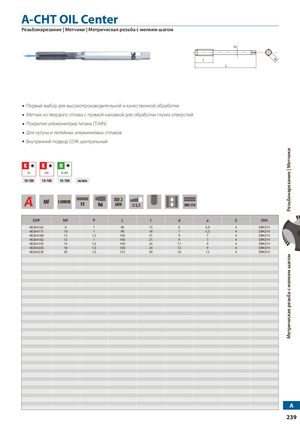

Общий каталог OSG русский - страница 237

Предыдущая страница Следующая страница

Навигация

A-CHT OIL Center

Резьбонарезание | Метчики | Метрическая резьба с мелким шагом

  • Первый выбор для высокопроизводительной и качественной обработки
  • Метчик из твердого сплава с прямой канавкой для обработки глухих отверстий
  • Покрытие алюмонитрид титана (TiAlN)
  • Для чугуна и литейных алюминиевых сплавов
  • Внутренний подвод СОЖ центральный

Рекомендуемые материалы и скорости резания

ГруппаМатериалСкорость резания, м/мин
KСерый чугун GG10-100
KКовкий чугун GGG10-100
NЛитейные алюминиевые сплавы AC, ADC10-100

Параметры исполнения: MF, твердый сплав (CARBIDE), FX, h6, класс допуска ISO 2, форма 6HX, фаска C/2,5, стандарт DIN 374.

Технические характеристики

Артикул (EDP)Диаметр резьбы (MF)Шаг резьбы (P)LldaZDIN
4826416281901564,94DIN374
48264171101901875,54DIN374
48264180121,510021974DIN374
4826418212110021974DIN374
48264192141,5100241194DIN374
48264203161,5100241294DIN374
48264230201,51253016124DIN374
