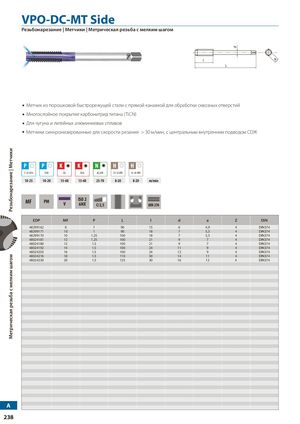

VPO-DC-MT Side

Резьбонарезание | Метчики | Метрическая резьба с мелким шагом

  • Метчик из порошковой быстрорежущей стали с прямой канавкой для обработки сквозных отверстий
  • Многослойное покрытие карбонитрид титана (TiCN)
  • Для чугуна и литейных алюминиевых сплавов
  • Метчики синхронизированные для скорости резания > 30 м/мин, с центральным внутренним подводом СОЖ

Рекомендуемые материалы и скорости резания

ГруппаМатериалСкорость резания, м/мин
PСталь, C>0,45%10-25
PЛегированная сталь SCM10-20
KСерый чугун GG15-60
KКовкий чугун GGG15-40
NАлюминиевые сплавы AC, ADC25-70
HЗакаленная сталь 25-35 HRC8-20
HЗакаленная сталь 35-45 HRC8-20

Параметры исполнения: MF, PM, V, класс допуска ISO 2, форма 6HX, фаска C/2,5, стандарт DIN 374.

Технические характеристики

Артикул (EDP)Диаметр резьбы (MF)Шаг резьбы (P)LldaZDIN
4829916281901564,94DIN374
48299171101901875,54DIN374
48299170101,251001875,54DIN374
48024181121,2510021974DIN374
48024180121,510021974DIN374
48024192141,5100241194DIN374
48024203161,5100241294DIN374
48024216181,51103014114DIN374
48024230201,51253016124DIN374
