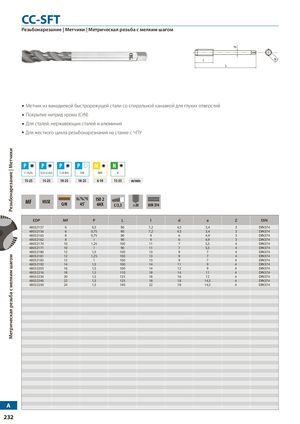

Общий каталог OSG русский - страница 230

Предыдущая страница Следующая страница

Навигация

CC-SFT

Резьбонарезание | Метчики | Метрическая резьба с мелким шагом

  • Метчик из ванадиевой быстрорежущей стали со спиральной канавкой для глухих отверстий
  • Покрытие нитрид хрома (CrN)
  • Для сталей, нержавеющих сталей и алюминия
  • Для жесткого цикла резьбонарезания на станке с ЧПУ

Рекомендуемые материалы и скорости резания

ГруппаМатериалСкорость резания, м/мин
PСталь, C<0,2%15-25
PСталь, 0,25<C<0,415-25
PСталь, C>0,45%10-25
PЛегированная сталь SCM10-25
MНержавеющая сталь INOX6-10
NАлюминий Al15-35

Параметры исполнения: MF, HSSE, покрытие CrN, угол заточки 45°, класс допуска ISO 2, форма 6HX, фаска C/2,5, минимальная глубина резьбонарезания ≥2D, стандарт DIN 374.

Технические характеристики

Артикул (EDP)Диаметр резьбы (MF)Шаг резьбы (P)LldaZDIN
4803215760,5807,24,53,43DIN374
4803215660,75807,24,53,43DIN374
4803216380,7580964,93DIN374
480321628190964,93DIN374
48032170101,251001175,54DIN374
48032171101901175,54DIN374
48032180121,510013974DIN374
48032181121,2510013974DIN374
4803218212110013974DIN374
48032192141,5100141194DIN374
48032203161,5100141294DIN374
48032216181,51101814114DIN374
48032230201,51251816124DIN374
48032240221,5125181814,54DIN374
48032250241,5140221814,54DIN374
