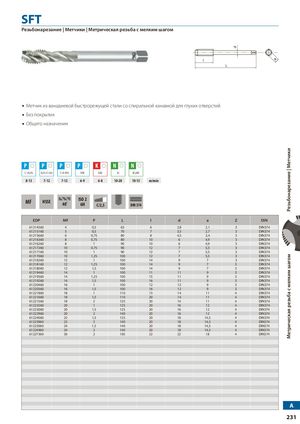

SFT
Резьбонарезание | Метчики | Метрическая резьба с мелким шагом
- Метчик из ванадиевой быстрорежущей стали со спиральной канавкой для глухих отверстий
- Без покрытия
- Общего назначения
Рекомендуемые материалы и скорости резания
| Группа | Материал | Скорость резания, м/мин |
|---|---|---|
| P | Сталь, C<0,2% | 8-13 |
| P | Сталь, 0,25<C<0,4 | 7-12 |
| P | Сталь, C>0,45% | 7-12 |
| P | Легированная сталь SCM | 6-9 |
| K | Ковкий чугун GGG | 6-8 |
| N | Алюминий Al | 10-20 |
| N | Алюминиевые сплавы AC, ADC | 10-15 |
Параметры исполнения: MF, HSSE, угол заточки 40°, класс допуска ISO 2, форма 6H, фаска C/2,5, стандарт DIN 374.
Технические характеристики
| Артикул (EDP) | Диаметр резьбы (MF) | Шаг резьбы (P) | L | l | d | a | Z | DIN |
|---|---|---|---|---|---|---|---|---|
| 61214560 | 4 | 0,5 | 63 | 6 | 2,8 | 2,1 | 3 | DIN374 |
| 61215160 | 5 | 0,5 | 70 | 7 | 3,5 | 2,7 | 3 | DIN374 |
| 61215660 | 6 | 0,75 | 80 | 8 | 4,5 | 3,4 | 3 | DIN374 |
| 61216360 | 8 | 0,75 | 80 | 10 | 6 | 4,9 | 3 | DIN374 |
| 61216260 | 8 | 1 | 90 | 10 | 6 | 4,9 | 3 | DIN374 |
| 61217260 | 10 | 0,75 | 90 | 12 | 7 | 5,5 | 3 | DIN374 |
| 61217160 | 10 | 1 | 90 | 12 | 7 | 5,5 | 3 | DIN374 |
| 61217060 | 10 | 1,25 | 100 | 12 | 7 | 5,5 | 3 | DIN374 |
| 61218260 | 12 | 1 | 100 | 14 | 9 | 7 | 3 | DIN374 |
| 61218160 | 12 | 1,25 | 100 | 14 | 9 | 7 | 3 | DIN374 |
| 61218060 | 12 | 1,5 | 100 | 14 | 9 | 7 | 3 | DIN374 |
| 61219460 | 14 | 1 | 100 | 11 | 11 | 9 | 3 | DIN374 |
| 61219360 | 14 | 1,25 | 100 | 15 | 11 | 9 | 3 | DIN374 |
| 61219260 | 14 | 1,5 | 100 | 16 | 11 | 9 | 3 | DIN374 |
| 61220460 | 16 | 1 | 100 | 12 | 12 | 9 | 3 | DIN374 |
| 61220360 | 16 | 1,5 | 100 | 16 | 12 | 9 | 3 | DIN374 |
| 61221860 | 18 | 1 | 110 | 13 | 14 | 11 | 4 | DIN374 |
| 61221660 | 18 | 1,5 | 110 | 20 | 14 | 11 | 4 | DIN374 |
| 61221560 | 18 | 2 | 125 | 20 | 14 | 11 | 4 | DIN374 |
| 61223260 | 20 | 1 | 125 | 20 | 16 | 12 | 4 | DIN374 |
| 61223060 | 20 | 1,5 | 125 | 20 | 16 | 12 | 4 | DIN374 |
| 61222960 | 20 | 2 | 140 | 20 | 16 | 12 | 4 | DIN374 |
| 61224060 | 22 | 1,5 | 125 | 20 | 18 | 14,5 | 4 | DIN374 |
| 61223960 | 22 | 2 | 140 | 20 | 18 | 14,5 | 4 | DIN374 |
| 61225060 | 24 | 1,5 | 140 | 20 | 18 | 14,5 | 4 | DIN374 |
| 61224960 | 24 | 2 | 140 | 20 | 18 | 14,5 | 4 | DIN374 |
| 61227360 | 30 | 2 | 150 | 22 | 22 | 18 | 4 | DIN374 |
