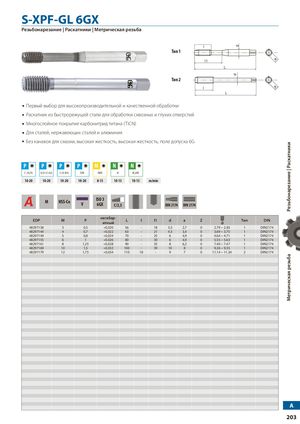

Общий каталог OSG русский - страница 201

Предыдущая страница Следующая страница

Навигация

S-XPF-GL 6GX

Резьбонарезание | Раскатники | Метрическая резьба

  • Первый выбор для высокопроизводительной и качественной обработки
  • Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
  • Многослойное покрытие карбонитрид титана (TiCN)
  • Для сталей, нержавеющих сталей и алюминия
  • Без канавок для смазки, высокая жесткость, поле допуска 6G

Рекомендуемые материалы и скорости резания

Группа материалаСкорость резания, м/мин
P, C<0,2%10-20
P, 0,25<C<0,410-20
P, C>0,45%10-20
P, SCM10-20
M, INOX8-15
N, Al10-15
N, AC, ADC10-15

Материал инструмента: HSS-Co. Класс допуска: ISO 3, 6GX. Форма заборной части: C/2,5. Стандарт: DIN 2174.

EDPMPДопускLll1daZØТипDIN
4829713830,5+0,02056-183,52,702,79 ~ 2,831DIN2174
4829714440,7+0,02263-214,53,403,69 ~ 3,751DIN2174
4829714950,8+0,02470-2564,904,64 ~ 4,711DIN2174
4829715561+0,02680-3064,905,55 ~ 5,631DIN2174
4829716181,25+0,02890-3586,207,40 ~ 7,471DIN2174
48297169101,5+0,032100-3910809,26 ~ 9,351DIN2174
48297179121,75+0,03411018-97011,14 ~ 11,242DIN2174
