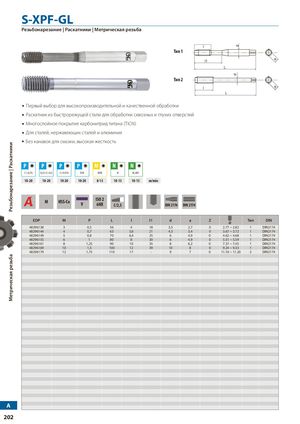

S-XPF-GL
Резьбонарезание | Раскатники | Метрическая резьба
- Первый выбор для высокопроизводительной и качественной обработки
- Раскатник из быстрорежущей стали для обработки сквозных и глухих отверстий
- Многослойное покрытие карбонитрид титана (TiCN)
- Для сталей, нержавеющих сталей и алюминия
- Без канавок для смазки, высокая жесткость
| EDP | M | P | L | l | l1 | d | a | Z | Ø | Тип | DIN |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 48296138 | 3 | 0,5 | 56 | 4 | 18 | 3,5 | 2,7 | 0 | 2,77~2,82 | 1 | DIN2174 |
| 48296144 | 4 | 0,7 | 63 | 5,6 | 21 | 4,5 | 3,4 | 0 | 3,67~3,72 | 1 | DIN2174 |
| 48296149 | 5 | 0,8 | 70 | 6,4 | 25 | 6 | 4,9 | 0 | 4,62~4,68 | 1 | DIN2174 |
| 48296155 | 6 | 1 | 80 | 8 | 30 | 6 | 4,9 | 0 | 5,51~5,59 | 1 | DIN2174 |
| 48296161 | 8 | 1,25 | 90 | 10 | 35 | 8 | 6,2 | 0 | 7,37~7,45 | 1 | DIN2174 |
| 48296169 | 10 | 1,5 | 100 | 12 | 39 | 10 | 8 | 0 | 9,24~9,33 | 1 | DIN2174 |
| 48296179 | 12 | 1,75 | 110 | 17 | - | 9 | 7 | 0 | 11,10~11,20 | 2 | DIN2174 |
