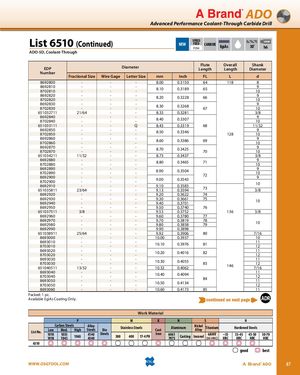

Общий каталог OSG 2018 - 2019 - страница 87
Навигация
Общий каталог OSG русский
Общий каталог Somta
ADO
Углубитель карбидный с внутренней подачей СОЖ, высокопроизводительный
Серия 6510 (продолжение) НОВОЕ
СКОРОСТЬ
ПОДАЧА
P294
КАРБИД
EgiAs 30°
ADO-5D, с внутренней подачей СОЖ
| Номер EDP | Дробный размер | Номер по калибру | Размер по букве | Диаметр мм | Диаметр дюйм | Длина канавки FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| 8692800 | — | — | — | 8.00 | 0.3150 | 64 | 118 | 8 |
| 8692810 | — | — | — | 8.10 | 0.3189 | 65 | — | 9 |
| 8702810 | — | — | — | 8.10 | 0.3189 | 65 | — | 10 |
| 8692820 | — | — | — | 8.20 | 0.3228 | 66 | — | 9 |
| 8702820 | — | — | — | 8.20 | 0.3228 | 66 | — | 10 |
| 8692830 | — | — | — | 8.30 | 0.3268 | 67 | — | 9 |
| 8702830 | — | — | — | 8.30 | 0.3268 | 67 | — | 10 |
| 651032711 | 21/64 | — | — | 8.33 | 0.3281 | — | — | 3/8 |
| 8692840 | — | — | — | 8.40 | 0.3307 | 68 | — | 9 |
| 8702840 | — | — | — | 8.40 | 0.3307 | 68 | — | 10 |
| 651033111 | — | — | Q | 8.43 | 0.3319 | — | — | 11/32 |
| 8692850 | — | — | — | 8.50 | 0.3346 | 69 | 128 | 9 |
| 8702850 | — | — | — | 8.50 | 0.3346 | 69 | — | 10 |
| 8692860 | — | — | — | 8.60 | 0.3386 | 69 | — | 9 |
| 8702860 | — | — | — | 8.60 | 0.3386 | 69 | — | 10 |
| 8692870 | — | — | — | 8.70 | 0.3425 | 70 | — | 9 |
| 8702870 | — | — | — | 8.70 | 0.3425 | 70 | — | 10 |
| 651034211 | 11/32 | — | — | 8.73 | 0.3437 | 71 | — | 3/8 |
| 8692880 | — | — | — | 8.80 | 0.3465 | 71 | — | 9 |
| 8702880 | — | — | — | 8.80 | 0.3465 | 71 | — | 10 |
| 8692890 | — | — | — | 8.90 | 0.3504 | 72 | — | 9 |
| 8702890 | — | — | — | 8.90 | 0.3504 | 72 | — | 10 |
| 8692900 | — | — | — | 9.00 | 0.3543 | 73 | — | 9 |
| 8702900 | — | — | — | 9.00 | 0.3543 | 73 | — | 10 |
| 8692910 | — | — | — | 9.10 | 0.3583 | — | — | — |
| 651035811 | 23/64 | — | — | 9.13 | 0.3594 | 73 | — | 3/8 |
| 8692920 | — | — | — | 9.20 | 0.3622 | 74 | — | — |
| 8692930 | — | — | — | 9.30 | 0.3661 | 75 | — | 10 |
| 8692940 | — | — | — | 9.40 | 0.3701 | 76 | — | — |
| 8692950 | — | — | — | 9.50 | 0.3740 | 76 | 136 | — |
| 651037511 | 3/8 | — | — | 9.53 | 0.3752 | 77 | — | 3/8 |
| 8692960 | — | — | — | 9.60 | 0.3780 | 77 | — | — |
| 8692970 | — | — | — | 9.70 | 0.3819 | 78 | — | 10 |
| 8692980 | — | — | — | 9.80 | 0.3858 | 79 | — | — |
| 8692990 | — | — | — | 9.90 | 0.3898 | — | — | — |
| 651038911 | 25/64 | — | — | 9.92 | 0.3906 | 80 | — | 7/16 |
| 8693000 | — | — | — | 10.00 | 0.3937 | — | — | 10 |
| 8693010 | — | — | — | 10.10 | 0.3976 | 81 | — | 11 |
| 8703010 | — | — | — | 10.10 | 0.3976 | 81 | — | 12 |
| 8693020 | — | — | — | 10.20 | 0.4016 | 82 | — | 11 |
| 8703020 | — | — | — | 10.20 | 0.4016 | 82 | — | 12 |
| 8693030 | — | — | — | 10.30 | 0.4055 | 83 | 146 | 11 |
| 8703030 | — | — | — | 10.30 | 0.4055 | 83 | — | 12 |
| 651040511 | 13/32 | — | — | 10.32 | 0.4062 | — | — | 7/16 |
| 8693040 | — | — | — | 10.40 | 0.4094 | 84 | — | 11 |
| 8703040 | — | — | — | 10.40 | 0.4094 | 84 | — | 12 |
| 8693050 | — | — | — | 10.50 | 0.4134 | 85 | — | 11 |
| 8703050 | — | — | — | 10.50 | 0.4134 | 85 | — | 12 |
| 8693060 | — | — | — | 10.60 | 0.4173 | 85 | — | 11 |
Упаковка: 1 шт.
Доступно только с покрытием EgiAs.
Материал заготовки
| Серия No. | P Углеродистые стали | M Легированные стали | K Нержавеющие стали | N Алюминий | S Сплав никель-титан | H Закаленные стали | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Низкий | Средний | Высокий | Штамповые | — | — | — | — | — | — | — | Отливка | Inconel | 6Al4V | ~35 HRC | 35-45 HRC | 45-50 HRC | 50-70 HRC | ||
| 6510 | 1010 1018 | 1035 1045 | 1065 | 4140 4340 | 300 | 400 | 17-4 PH | — | 6061 7075 | — | — | — | — | — | хорошо | — | — | отлично | |
