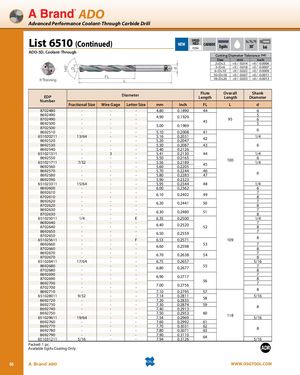

Общий каталог OSG 2018 - 2019 - страница 86
Навигация
Общий каталог OSG русский
Общий каталог Somta
ADO
Углубитель карбидный с внутренней подачей СОЖ, высокопроизводительный
Серия 6510 (продолжение) НОВОЕ
СКОРОСТЬ
ПОДАЧА
P294
КАРБИД
EgiAs 30°
ADO-5D, с внутренней подачей СОЖ
Допуск диаметра среза (h8)
| Размер | мм | дюйм |
|---|---|---|
| 2≤D≤3 | +0 / -0.014 | +0 / -0.0006 |
3| +0 / -0.018 | +0 / -0.0007 | |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
18| +0 / -0.033 | +0 / -0.0013 | |
| Номер EDP | Дробный размер | Номер по калибру | Размер по букве | Диаметр мм | Диаметр дюйм | Длина канавки FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| 8702480 | — | — | — | 4.80 | 0.1890 | 44 | — | 6 |
| 8692490 | — | — | — | 4.90 | 0.1929 | 45 | 95 | 5 |
| 8702490 | — | — | — | 4.90 | 0.1929 | 45 | — | 6 |
| 8692500 | — | — | — | 5.00 | 0.1969 | — | — | 5 |
| 8702500 | — | — | — | 5.00 | 0.1969 | — | — | 6 |
| 8692510 | — | — | — | 5.10 | 0.2008 | 41 | — | — |
| 651020211 | 13/64 | — | — | 5.16 | 0.2031 | 42 | — | 1/4 |
| 8692520 | — | — | — | 5.20 | 0.2047 | 43 | — | — |
| 8692530 | — | — | — | 5.30 | 0.2087 | 43 | — | 6 |
| 8692540 | — | — | — | 5.40 | 0.2126 | 44 | — | — |
| 651021311 | — | 3 | — | 5.41 | 0.2130 | 44 | — | 1/4 |
| 8692550 | — | — | — | 5.50 | 0.2165 | — | 100 | 6 |
| 651021711 | 7/32 | — | — | 5.56 | 0.2189 | 45 | — | 1/4 |
| 8692560 | — | — | — | 5.60 | 0.2205 | 46 | — | — |
| 8692570 | — | — | — | 5.70 | 0.2244 | 46 | — | 6 |
| 8692580 | — | — | — | 5.80 | 0.2283 | 47 | — | — |
| 8692590 | — | — | — | 5.90 | 0.2323 | — | — | — |
| 651023311 | 15/64 | — | — | 5.95 | 0.2344 | 48 | — | 1/4 |
| 8692600 | — | — | — | 6.00 | 0.2362 | — | — | 6 |
| 8692610 | — | — | — | 6.10 | 0.2402 | 49 | — | 7 |
| 8702610 | — | — | — | 6.10 | 0.2402 | 49 | — | 8 |
| 8692620 | — | — | — | 6.20 | 0.2441 | 50 | — | 7 |
| 8702620 | — | — | — | 6.20 | 0.2441 | 50 | — | 8 |
| 8692630 | — | — | — | 6.30 | 0.2480 | 51 | — | 7 |
| 8702630 | — | — | — | 6.30 | 0.2480 | 51 | — | 8 |
| 651025011 | 1/4 | — | E | 6.35 | 0.2500 | — | — | 1/4 |
| 8692640 | — | — | — | 6.40 | 0.2520 | 52 | — | 7 |
| 8702640 | — | — | — | 6.40 | 0.2520 | 52 | — | 8 |
| 8692650 | — | — | — | 6.50 | 0.2559 | — | — | 7 |
| 8702650 | — | — | — | 6.50 | 0.2559 | — | — | 8 |
| 651025611 | — | — | F | 6.53 | 0.2571 | 53 | 109 | — |
| 8692660 | — | — | — | 6.60 | 0.2598 | 53 | — | 7 |
| 8702660 | — | — | — | 6.60 | 0.2598 | 53 | — | 8 |
| 8692670 | — | — | — | 6.70 | 0.2638 | 54 | — | 7 |
| 8702670 | — | — | — | 6.70 | 0.2638 | 54 | — | 8 |
| 651026411 | 17/64 | — | — | 6.75 | 0.2657 | 55 | — | 5/16 |
| 8692680 | — | — | — | 6.80 | 0.2677 | 55 | — | 7 |
| 8702680 | — | — | — | 6.80 | 0.2677 | 55 | — | 8 |
| 8692690 | — | — | — | 6.90 | 0.2717 | 56 | — | 7 |
| 8702690 | — | — | — | 6.90 | 0.2717 | 56 | — | 8 |
| 8692700 | — | — | — | 7.00 | 0.2756 | 57 | — | 7 |
| 8702700 | — | — | — | 7.00 | 0.2756 | 57 | — | 8 |
| 8692710 | — | — | — | 7.10 | 0.2795 | 58 | — | — |
| 651028011 | 9/32 | — | — | 7.14 | 0.2811 | 58 | — | 5/16 |
| 8692720 | — | — | — | 7.20 | 0.2835 | 59 | — | — |
| 8692730 | — | — | — | 7.30 | 0.2874 | 59 | — | 8 |
| 8692740 | — | — | — | 7.40 | 0.2913 | 60 | — | — |
| 8692750 | — | — | — | 7.50 | 0.2953 | 60 | 118 | — |
| 651029611 | 19/64 | — | — | 7.54 | 0.2969 | 61 | — | 5/16 |
| 8692760 | — | — | — | 7.60 | 0.2992 | 61 | — | — |
| 8692770 | — | — | — | 7.70 | 0.3031 | 62 | — | 8 |
| 8692780 | — | — | — | 7.80 | 0.3071 | 63 | — | — |
| 8692790 | — | — | — | 7.90 | 0.3110 | 64 | — | — |
| 651031211 | 5/16 | — | — | 7.94 | 0.3126 | — | — | 5/16 |
Упаковка: 1 шт.
Доступно только с покрытием EgiAs.
Материал заготовки
| Серия No. | P Углеродистые стали | M Легированные стали | K Нержавеющие стали | N Алюминий | S Сплав никель-титан | H Закаленные стали | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Низкий | Средний | Высокий | Штамповые | — | — | — | — | — | — | — | Отливка | Inconel | 6Al4V | ~35 HRC | 35-45 HRC | 45-50 HRC | 50-70 HRC | ||
| 6510 | 1010 1018 | 1035 1045 | 1065 | 4140 4340 | 300 | 400 | 17-4 PH | — | 6061 7075 | — | — | — | — | — | хорошо | — | — | отлично | |
