ADO-TRS
Высокопроизводительные твердосплавные сверла с высокой подачей, 3 канавки

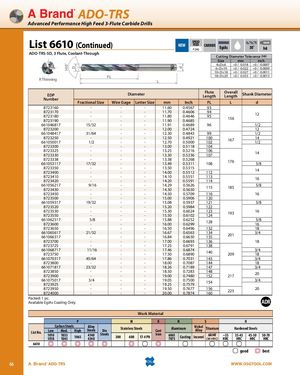

Список 6610 (продолжение) NEW
SPEED FEED P290 CARBIDE EgiAs 30˚
ADO-TRS-5D, 3 канавки, с внутренним подводом СОЖ
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 4≤D≤6 | +0 / -0.018 | +0 / -0.0007 |
6| +0 / -0.022 | +0 / -0.0009 | |
10| +0 / -0.027 | +0 / -0.0011 | |
18| +0 / -0.033 | +0 / -0.0013 | |
| Номер EDP | Дробный размер | Калибр проволоки | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина канавки FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| 8723160 | - | - | - | 11.60 | 0.4567 | 93 | 156 | 12 |
| 8723170 | - | - | - | 11.70 | 0.4606 | 94 | ||
| 8723180 | - | - | - | 11.80 | 0.4646 | 95 | ||
| 8723190 | - | - | - | 11.90 | 0.4685 | 96 | 1/2 | |
| 661046817 | 15/32 | - | - | 11.91 | 0.4689 | |||
| 8723200 | - | - | - | 12.00 | 0.4724 | - | 12 | |
| 661048417 | 31/64 | - | - | 12.30 | 0.4843 | 99 | 1/2 | |
| 8723250 | - | - | - | 12.50 | 0.4921 | 100 | 14 | |
| 661050017 | 1/2 | - | - | 12.70 | 0.5000 | 102 | 167 | 1/2 |
| 8723300 | - | - | - | 13.00 | 0.5118 | 104 | 14 | |
| 8723325 | - | - | - | 13.25 | 0.5216 | 106 | 176 | |
| 8723330 | - | - | - | 13.30 | 0.5236 | 107 | ||
| 8723338 | - | - | - | 13.38 | 0.5268 | 108 | ||
| 661053117 | 17/32 | - | - | 13.49 | 0.5311 | 5/8 | ||
| 8723350 | - | - | - | 13.50 | 0.5315 | - | 14 | |
| 8723400 | - | - | - | 14.00 | 0.5512 | 112 | 185 | 16 |
| 8723410 | - | - | - | 14.10 | 0.5551 | 113 | ||
| 8723420 | - | - | - | 14.20 | 0.5591 | 114 | ||
| 661056217 | 9/16 | - | - | 14.29 | 0.5626 | 115 | 5/8 | |
| 8723430 | - | - | - | 14.30 | 0.5630 | - | 16 | |
| 8723450 | - | - | - | 14.50 | 0.5709 | 116 | 16 | |
| 8723500 | - | - | - | 15.00 | 0.5906 | 120 | 193 | 5/8 |
| 661059317 | 19/32 | - | - | 15.08 | 0.5937 | 121 | ||
| 8723520 | - | - | - | 15.20 | 0.5984 | 122 | ||
| 8723530 | - | - | - | 15.30 | 0.6024 | 123 | 16 | |
| 8723550 | - | - | - | 15.50 | 0.6102 | 124 | 5/8 | |
| 661062517 | 5/8 | - | - | 15.88 | 0.6252 | 128 | ||
| 8723600 | - | - | - | 16.00 | 0.6299 | - | 16 | |
| 8723650 | - | - | - | 16.50 | 0.6496 | 132 | 201 | 18 |
| 661065617 | 21/32 | - | - | 16.67 | 0.6563 | 134 | 3/4 | |
| 661066317 | - | - | - | 16.84 | 0.6630 | 135 | 18 | |
| 8723700 | - | - | - | 17.00 | 0.6693 | 136 | ||
| 8723725 | - | - | - | 17.25 | 0.6791 | 138 | ||
| 661068717 | 11/16 | - | - | 17.46 | 0.6874 | 140 | 209 | 3/4 |
| 8723750 | - | - | - | 17.50 | 0.6890 | - | 18 | |
| 661070317 | 45/64 | - | - | 17.86 | 0.7031 | 143 | 3/4 | |
| 8723800 | - | - | - | 18.00 | 0.7087 | 144 | 18 | |
| 661071817 | 23/32 | - | - | 18.26 | 0.7189 | 147 | 3/4 | |
| 8723850 | - | - | - | 18.50 | 0.7283 | 148 | 20 | |
| 8723900 | - | - | - | 19.00 | 0.7480 | 152 | 217 | |
| 661075017 | 3/4 | - | - | 19.05 | 0.7500 | 154 | 3/4 | |
| 8723925 | - | - | - | 19.25 | 0.7579 | - | 225 | 20 |
| 8723950 | - | - | - | 19.50 | 0.7677 | 156 | ||
| 8724000 | - | - | - | 20.00 | 0.7874 | 160 | - | - |
Упаковка: 1 шт. Доступно только с покрытием EgiAs. ADR
Обрабатываемый материал
| Список No. | P — Углеродистые стали (низк./сред./выс.) | P — Легированные стали | M — Нержавеющие стали | K — Чугун | N — Алюминий | S — Никель/титановые сплавы | H — Закалённые стали |
|---|---|---|---|---|---|---|---|
| 6610 | 1010, 1018, 1035, 1045, 1065 | 4140, 4340 | 300, 400, 17-4 PH | Литьё, 6061, 7075 | Casting Inconel 6Al4V (30 HRC) | ~35 HRC | 35-45 HRC — хорошо, 45-50 HRC, 50-70 HRC — отлично |
