NEXUS
Быстрорежущая сталь с ванадием и фирменное нанотехнологическое покрытие WD1

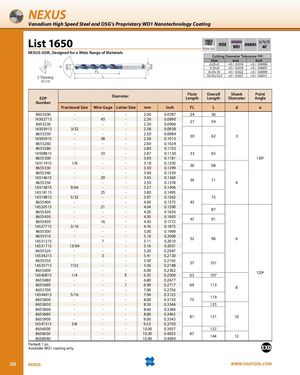

Список 1650
NEXUS-GDR для обработки широкого диапазона материалов
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 2 ≤ D ≤ 3 | +0 / —0.014 | +0 / —0.0006 |
| 3 < D ≤ 6 | +0 / —0.018 | +0 / —0.0007 |
| 6 < D ≤ 10 | +0 / —0.022 | +0 / —0.0009 |
| 10 < D ≤ 12.7 | +0 / —0.027 | +0 / —0.0011 |
| Артикул | Диаметр | Длина канавки (FL) | Общая длина (L) | Диаметр хвостовика (d) | Угол вершины (α) | |||
|---|---|---|---|---|---|---|---|---|
| Дробный размер | Проволочный размер | Буквенный размер | мм / дюйм | |||||
| 8655200 | — | — | — | 2.00 / 0.0787 | 24 | 56 | 130° | — |
| 16502715 | — | 43 | — | 2.26 / 0.0890 | 27 | 59 | — | |
| 8655230 | — | — | — | 2.30 / 0.0906 | 30 | 62 | 3 | |
| 16503915 | 3/32 | — | — | 2.38 / 0.0938 | 30 | 62 | — | |
| 8655250 | — | — | — | 2.50 / 0.0984 | 30 | 62 | — | |
| 16505915 | — | 38 | — | 2.58 / 0.1015 | 30 | 62 | — | |
| 8655260 | — | — | — | 2.60 / 0.1024 | 33 | 65 | — | |
| 8655280 | — | — | — | 2.80 / 0.1102 | 33 | 65 | — | |
| 16508815 | — | 33 | — | 2.87 / 0.1130 | 33 | 65 | — | |
| 8655300 | — | — | — | 3.00 / 0.1181 | 36 | 68 | — | |
| 16511915 | 1/8 | — | — | 3.18 / 0.1250 | 36 | 68 | — | |
| 8655330 | — | — | — | 3.30 / 0.1299 | 39 | 71 | — | |
| 8655340 | — | — | — | 3.40 / 0.1339 | 39 | 71 | — | |
| 16514615 | — | 29 | — | 3.45 / 0.1360 | 39 | 71 | — | |
| 8655350 | — | — | — | 3.50 / 0.1378 | 39 | 71 | 4 | |
| 16515815 | 9/64 | — | — | 3.57 / 0.1406 | 39 | 71 | — | |
| 16518115 | — | 25 | — | 3.80 / 0.1495 | 43 | 75 | — | |
| 16519815 | 5/32 | — | — | 3.97 / 0.1562 | 43 | 75 | — | |
| 8655400 | — | — | — | 4.00 / 0.1575 | 43 | 87 | — | |
| 16520515 | — | 21 | — | 4.04 / 0.1590 | 43 | 87 | — | |
| 8655420 | — | — | — | 4.20 / 0.1654 | 47 | 91 | — | |
| 8655430 | — | — | — | 4.30 / 0.1693 | 47 | 91 | — | |
| 8655450 | — | 16 | — | 4.50 / 0.1772 | 47 | 91 | — | |
| 16527715 | 3/16 | — | — | 4.76 / 0.1875 | 52 | 96 | 6 | |
| 8655500 | — | — | — | 5.00 / 0.1969 | 52 | 96 | — | |
| 8655510 | — | — | — | 5.10 / 0.2008 | 52 | 96 | — | |
| 16531215 | — | 7 | — | 5.11 / 0.2010 | 52 | 96 | — | |
| 16531715 | 13/64 | — | — | 5.16 / 0.2031 | 52 | 96 | — | |
| 8655520 | — | — | — | 5.20 / 0.2047 | 57 | 101 | — | |
| 16534215 | — | 3 | — | 5.41 / 0.2130 | 57 | 101 | — | |
| 8655550 | — | — | — | 5.50 / 0.2165 | 57 | 101 | — | |
| 16535715 | 7/32 | — | — | 5.56 / 0.2188 | 57 | 101 | — | |
| 8655600 | — | — | — | 6.00 / 0.2362 | 63 | 107 | 120° | |
| 16540815 | 1/4 | — | E | 6.35 / 0.2500 | 63 | 107 | — | |
| 8655680 | — | — | — | 6.80 / 0.2677 | 69 | 113 | — | |
| 8655690 | — | — | I | 6.90 / 0.2717 | 69 | 113 | 8 | |
| 8655700 | — | — | — | 7.00 / 0.2756 | 75 | 119 | — | |
| 16544015 | 5/16 | — | — | 7.94 / 0.3125 | 75 | 119 | — | |
| 8655800 | — | — | — | 8.00 / 0.3150 | 75 | 125 | — | |
| 8655850 | — | — | — | 8.50 / 0.3346 | 81 | 131 | 10 | |
| 8655860 | — | — | — | 8.60 / 0.3386 | 81 | 131 | — | |
| 8655880 | — | — | — | 8.80 / 0.3465 | 81 | 131 | — | |
| 8655900 | — | — | — | 9.00 / 0.3543 | 87 | 137 | — | |
| 16547315 | 3/8 | — | — | 9.53 / 0.3750 | 87 | 137 | — | |
| 8656000 | — | — | — | 10.00 / 0.3937 | 87 | 144 | 12 | |
| 8656030 | — | — | — | 10.30 / 0.4055 | 87 | 144 | — | |
| 8656040 | — | — | — | 10.40 / 0.4094 | 87 | 144 | — | |
Упакована: 1 шт.
Доступна только с покрытием WD1.
