CARBIDE
Спиральные сверла с медленным ходом

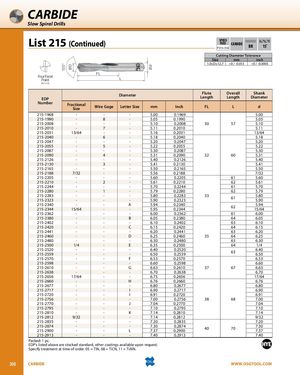

Каталог 215 (продолжение)
Скорость резания и подача — P315-316 | CARBIDE BR 15°
Допуск диаметра резания
| Размер | мм | дюйм |
|---|---|---|
| 1,0 ≤ D ≤ 12,7 | +0 / -0,013 | +0 / -0,0005 |
Четырёхгранная вершина (D ≤ 1,5), угол 135°
| Артикул | Дробный размер | Номер по калибру | Буквенный размер | Диаметр, мм | Диаметр, дюйм | Длина канавки FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| 215-1968 | — | — | — | 5,00 | 0,1969 | — | — | 5,00 |
| 215-1990 | — | 8 | — | 5,05 | 0,1990 | — | — | 5,05 |
| 215-2008 | — | — | — | 5,10 | 0,2008 | 30 | 57 | 5,10 |
| 215-2010 | — | 7 | — | 5,11 | 0,2010 | — | — | 5,11 |
| 215-2031 | 13/64 | — | — | 5,16 | 0,2031 | — | — | 13/64 |
| 215-2040 | — | 6 | — | 5,18 | 0,2040 | — | — | 5,18 |
| 215-2047 | — | — | — | 5,20 | 0,2047 | — | — | 5,20 |
| 215-2055 | — | 5 | — | 5,22 | 0,2055 | — | — | 5,22 |
| 215-2087 | — | — | — | 5,30 | 0,2087 | — | — | 5,30 |
| 215-2090 | — | 4 | — | 5,31 | 0,2090 | 32 | 60 | 5,31 |
| 215-2126 | — | — | — | 5,40 | 0,2126 | — | — | 5,40 |
| 215-2130 | — | 3 | — | 5,41 | 0,2130 | — | — | 5,41 |
| 215-2165 | — | — | — | 5,50 | 0,2165 | — | — | 5,50 |
| 215-2188 | 7/32 | — | — | 5,56 | 0,2188 | — | — | 7/32 |
| 215-2205 | — | — | — | 5,60 | 0,2205 | — | 61 | 5,60 |
| 215-2210 | — | 2 | — | 5,61 | 0,2210 | — | 62 | 5,61 |
| 215-2244 | — | — | — | 5,70 | 0,2244 | — | 61 | 5,70 |
| 215-2280 | — | 1 | — | 5,79 | 0,2280 | — | 62 | 5,79 |
| 215-2283 | — | — | — | 5,80 | 0,2283 | 33 | 61 | 5,80 |
| 215-2323 | — | — | — | 5,90 | 0,2323 | — | — | 5,90 |
| 215-2340 | — | — | A | 5,94 | 0,2340 | — | 62 | 5,94 |
| 215-2344 | 15/64 | — | — | 5,95 | 0,2344 | — | — | 15/64 |
| 215-2362 | — | — | — | 6,00 | 0,2362 | — | 61 | 6,00 |
| 215-2380 | — | — | B | 6,05 | 0,2380 | — | 64 | 6,05 |
| 215-2402 | — | — | — | 6,10 | 0,2402 | — | 63 | 6,10 |
| 215-2420 | — | — | C | 6,15 | 0,2420 | — | 64 | 6,15 |
| 215-2441 | — | — | — | 6,20 | 0,2441 | — | 63 | 6,20 |
| 215-2460 | — | — | D | 6,25 | 0,2460 | 35 | 64 | 6,25 |
| 215-2480 | — | — | — | 6,30 | 0,2480 | — | 63 | 6,30 |
| 215-2500 | 1/4 | — | E | 6,35 | 0,2500 | — | 64 | 1/4 |
| 215-2520 | — | — | — | 6,40 | 0,2520 | — | 63 | 6,40 |
| 215-2559 | — | — | — | 6,50 | 0,2559 | — | — | 6,50 |
| 215-2570 | — | — | F | 6,53 | 0,2570 | — | — | 6,53 |
| 215-2598 | — | — | — | 6,60 | 0,2598 | — | — | 6,60 |
| 215-2610 | — | — | G | 6,63 | 0,2610 | 37 | 67 | 6,63 |
| 215-2638 | — | — | — | 6,70 | 0,2638 | — | — | 6,70 |
| 215-2656 | 17/64 | — | — | 6,75 | 0,2656 | — | — | 17/64 |
| 215-2660 | — | — | H | 6,76 | 0,2660 | — | — | 6,76 |
| 215-2677 | — | — | — | 6,80 | 0,2677 | — | — | 6,80 |
| 215-2717 | — | — | I | 6,90 | 0,2717 | — | — | 6,90 |
| 215-2720 | — | — | I | 6,91 | 0,2720 | — | — | 6,91 |
| 215-2756 | — | — | — | 7,00 | 0,2756 | 38 | 68 | 7,00 |
| 215-2770 | — | — | J | 7,04 | 0,2770 | — | — | 7,04 |
| 215-2795 | — | — | — | 7,10 | 0,2795 | — | — | 7,10 |
| 215-2810 | — | — | K | 7,14 | 0,2810 | — | — | 7,14 |
| 215-2812 | 9/32 | — | — | 7,14 | 0,2812 | — | — | 9/32 |
| 215-2835 | — | — | — | 7,20 | 0,2835 | — | — | 7,20 |
| 215-2874 | — | — | — | 7,30 | 0,2874 | — | — | 7,30 |
| 215-2900 | — | — | L | 7,37 | 0,2900 | 40 | 70 | 7,37 |
| 215-2913 | — | — | — | 7,40 | 0,2913 | — | — | 7,40 |
Упаковано: 1 шт.
Указанные выше артикулы имеются в стандартном наличии; другие покрытия доступны по запросу. Указывайте вид обработки при размещении заказа: 05 = TiN, 08 = TiCN, 11 = TiAlN.
