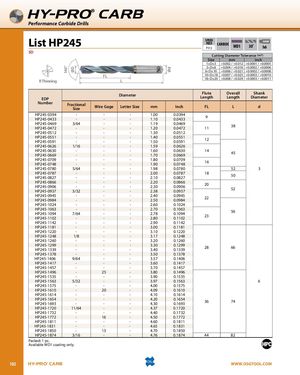

Общий каталог OSG 2018 - 2019 - страница 180
Навигация
Общий каталог OSG русский
Общий каталог Somta
HY-PRO® CARB
Performance Carbide Drills
List HP245 SPEED
FEED
P312
CARBIDE
WD1 30˚
5D
Cutting Diameter Tolerance (m7)
Size mm inch
1≤D≤3 +0.002 / +0.012 +0.0001 / +0.0005
140° 3<D≤6 +0.004 / +0.016 +0.0002 / +0.0006
ØD
Ød
6<D≤10 +0.006 / +0.021 +0.0002 / +0.0008
FL 10<D≤18 +0.007 / +0.025 +0.0003 / +0.0010
18<D≤20 +0.008 / +0.029 +0.0003 / +0.0011
R Thinning L
Flute Overall Shank
Diameter
EDP Length Length Diameter
Number Fractional Wire Gage Letter Size mm Inch FL L d
Size
HP245-0394 - - - 1.00 0.0394
9
HP245-0433 - - - 1.10 0.0433
HP245-0469 3/64 - - 1.19 0.0469
38
HP245-0472 - - - 1.20 0.0472 11
HP245-0512 - - - 1.30 0.0512
HP245-0551 - - - 1.40 0.0551
12
HP245-0591 - - - 1.50 0.0591
HP245-0626 1/16 - - 1.59 0.0626
HP245-0630 - - - 1.60 0.0630 14
45
HP245-0669 - - - 1.70 0.0669
HP245-0709 - - - 1.80 0.0709
16
HP245-0748 - - - 1.90 0.0748
HP245-0780 5/64 - - 1.98 0.0780 52 3
HP245-0787 - - - 2.00 0.0787 18
50
HP245-0827 - - - 2.10 0.0827
HP245-0866 - - - 2.20 0.0866
20
HP245-0906 - - - 2.30 0.0906
52
HP245-0937 3/32 - - 2.38 0.0937
HP245-0945 - - - 2.40 0.0945
22
HP245-0984 - - - 2.50 0.0984
HP245-1024 - - - 2.60 0.1024
HP245-1063 - - - 2.70 0.1063
56
HP245-1094 7/64 - - 2.78 0.1094
23
HP245-1102 - - - 2.80 0.1102
HP245-1142 - - - 2.90 0.1142
HP245-1181 - - - 3.00 0.1181
HP245-1220 - - - 3.10 0.1220
HP245-1248 1/8 - - 3.17 0.1248
HP245-1260 - - - 3.20 0.1260
HP245-1299 - - - 3.30 0.1299
28 66
HP245-1339 - - - 3.40 0.1339
HP245-1378 - - - 3.50 0.1378
HP245-1406 9/64 - - 3.57 0.1406
HP245-1417 - - - 3.60 0.1417
HP245-1457 - - - 3.70 0.1457
HP245-1496 - 25 - 3.80 0.1496
HP245-1535 - - - 3.90 0.1535
HP245-1563 5/32 - - 3.97 0.1563 6
HP245-1575 - - - 4.00 0.1575
HP245-1610 - 20 - 4.09 0.1610
HP245-1614 - - - 4.10 0.1614
HP245-1654 - - - 4.20 0.1654
36 74
HP245-1693 - - - 4.30 0.1693
HP245-1720 11/64 - - 4.37 0.1720
HP245-1732 - - - 4.40 0.1732
HP245-1772 - 16 - 4.50 0.1772
HP245-1811 - - - 4.60 0.1811
HP245-1831 - - - 4.65 0.1831
HP245-1850 - 13 - 4.70 0.1850
HP245-1874 3/16 - - 4.76 0.1874 44 82
Packed: 1 pc.
Available WD1 coating only.
180 HY-PRO® CARB WWW.OSGTOOL.COM
