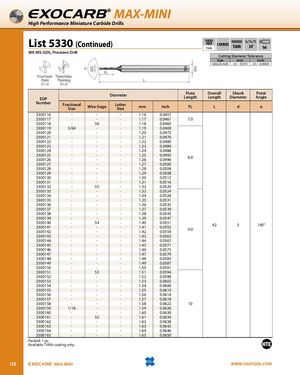

Общий каталог OSG 2018 - 2019 - страница 158

Предыдущая страница Следующая страница

Навигация

EXOCARB® MAX-MINI

Высокопроизводительные миниатюрные буры из твердого сплава

Список 5330 (продолжение)

WX-MS-GDS, прецизионный бур

Допуск режущего диаметра

Размер мм дюйм
0.02≤D≤5.00 +0 / -0.010 +0 / -0.0004
Номер EDP Дробный размер Размер по калибру Буквенный размер Диаметр (мм) Диаметр (дюйм) Длина канавки (FL) Общая длина (L) Диаметр хвостовика (d) Угол вершины (α)
3300116 - - - 1.16 0.0457 7.0 42 3 140°
3300117 - - - 1.17 0.0461
3300118 - 56 - 1.18 0.0465
3300119 3/64 - - 1.19 0.0469
3300120 - - - 1.20 0.0472
3300121 - - - 1.21 0.0476
3300122 - - - 1.22 0.0480
3300123 - - - 1.23 0.0484
3300124 - - - 1.24 0.0488
3300125 - - - 1.25 0.0492
3300126 - - - 1.26 0.0496 8.0 42 3 140°
3300127 - - - 1.27 0.0500
3300128 - - - 1.28 0.0504
3300129 - - - 1.29 0.0508
3300130 - - - 1.30 0.0512
3300131 - - - 1.31 0.0516
3300132 - 55 - 1.32 0.0520
3300133 - - - 1.33 0.0524
3300134 - - - 1.34 0.0528
3300135 - - - 1.35 0.0531
3300136 - - - 1.36 0.0535
3300137 - - - 1.37 0.0539
3300138 - - - 1.38 0.0543
3300139 - - - 1.39 0.0547
3300140 - 54 - 1.40 0.0551
3300141 - - - 1.41 0.0555 9.0 42 3 140°
3300142 - - - 1.42 0.0559
3300143 - - - 1.43 0.0563
3300144 - - - 1.44 0.0567
3300145 - - - 1.45 0.0571
3300146 - - - 1.46 0.0575
3300147 - - - 1.47 0.0579
3300148 - - - 1.48 0.0583
3300149 - - - 1.49 0.0587
3300150 - - - 1.50 0.0591
3300151 - 53 - 1.51 0.0594
3300152 - - - 1.52 0.0598
3300153 - - - 1.53 0.0602 10.0 42 3 140°
3300154 - - - 1.54 0.0606
3300155 - - - 1.55 0.0610
3300156 - - - 1.56 0.0614
3300157 - - - 1.57 0.0618
3300158 - - - 1.58 0.0622
3300159 1/16 - - 1.59 0.0626
3300160 - - - 1.60 0.0630
3300161 - 52 - 1.61 0.0634
3300162 - - - 1.62 0.0638
3300163 - - - 1.63 0.0642
3300164 - - - 1.64 0.0646
3300165 - - - 1.65 0.0650

Упаковка: 1 шт. Доступное покрытие только TiAlN.
