Mega Muscle®
Сверла из карбида с экстремальной производительностью и высокой подачей

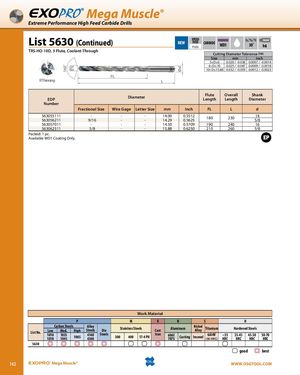

Лист 5630 (продолжение)
Трёхзубое сверло с подводом СОЖ TRS-HO-10D
Допуск диаметра режущей кромки (h8)
| Размер | мм | дюйм |
|---|---|---|
| 5 ≤ D ≤ 6 | –0.020 / –0.038 | –0.0007 / –0.0014 |
| 6 < D ≤ 10 | –0.025 / –0.047 | –0.0009 / –0.0018 |
| 10 < D ≤ 15.88 | –0.032 / –0.059 | –0.0012 / –0.0023 |
| Артикул | Размер дроби | Калибр | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина зубьев (FL) | Общая длина (L) | Диаметр хвостовика (d) |
|---|---|---|---|---|---|---|---|---|
| 563055111 | – | – | – | 14.00 | 0.5512 | 180 | 230 | 14 |
| 563056211 | 9/16 | – | – | 14.29 | 0.5625 | – | – | 5/8 |
| 563057011 | – | – | – | 14.50 | 0.5709 | 190 | 240 | 16 |
| 563062511 | 5/8 | – | – | 15.88 | 0.6250 | 210 | 260 | 5/8 |
Упаковано: 1 шт.
Доступно только с покрытием WD1.
| Материал обрабатываемой детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Лист № | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Чугун | S — Алюминий | H — Никелевые сплавы и титан | H — Закаленные стали | |||||||||
| 5630 | 1010, 1018, 1035, 1045, 1065 | 4140, 4340 | 300, 400, 17-4 PH | Чугун | 6061, 7075 | Inconel, 6Al4V | ~35 HRC | 35-45 HRC | 45-50 HRC, 50-70 HRC | |||||||
| хорошо ← → отлично | ||||||||||||||||
